W Audi A6 C5 awaria zasilania pompy paliwa potrafi zatrzymać auto bez wcześniejszego ostrzeżenia, dlatego dobrze wiedzieć, gdzie leży właściwy przekaźnik i jak odróżnić go od bezpiecznika albo samej pompy. W większości wersji benzynowych chodzi o blok pod deską rozdzielczą po stronie kierowcy, a dokładniej o pozycję 4 oznaczaną jako J17. Pokażę też, jak sprawdzić układ tak, żeby nie kupować części w ciemno.
Najkrótsza droga do lokalizacji i diagnozy
- W benzynowych Audi A6 C5 przekaźnik pompy paliwa jest zwykle w centralnym bloku przekaźników pod deską rozdzielczą po stronie kierowcy.
- Najczęściej odpowiada mu pozycja 4, czyli J17.
- Dostęp uzyskasz po zdjęciu dolnej osłony pod kierownicą, bez rozbierania połowy wnętrza.
- W dieslu pozycja 4 może należeć do przekaźnika świec żarowych, więc trzeba patrzeć na silnik i schemat auta.
- Jeśli pompa milczy, sprawdź najpierw bezpiecznik, zasilanie i kliknięcie przekaźnika przy rozruchu.
Gdzie dokładnie szukać przekaźnika w Audi A6 C5

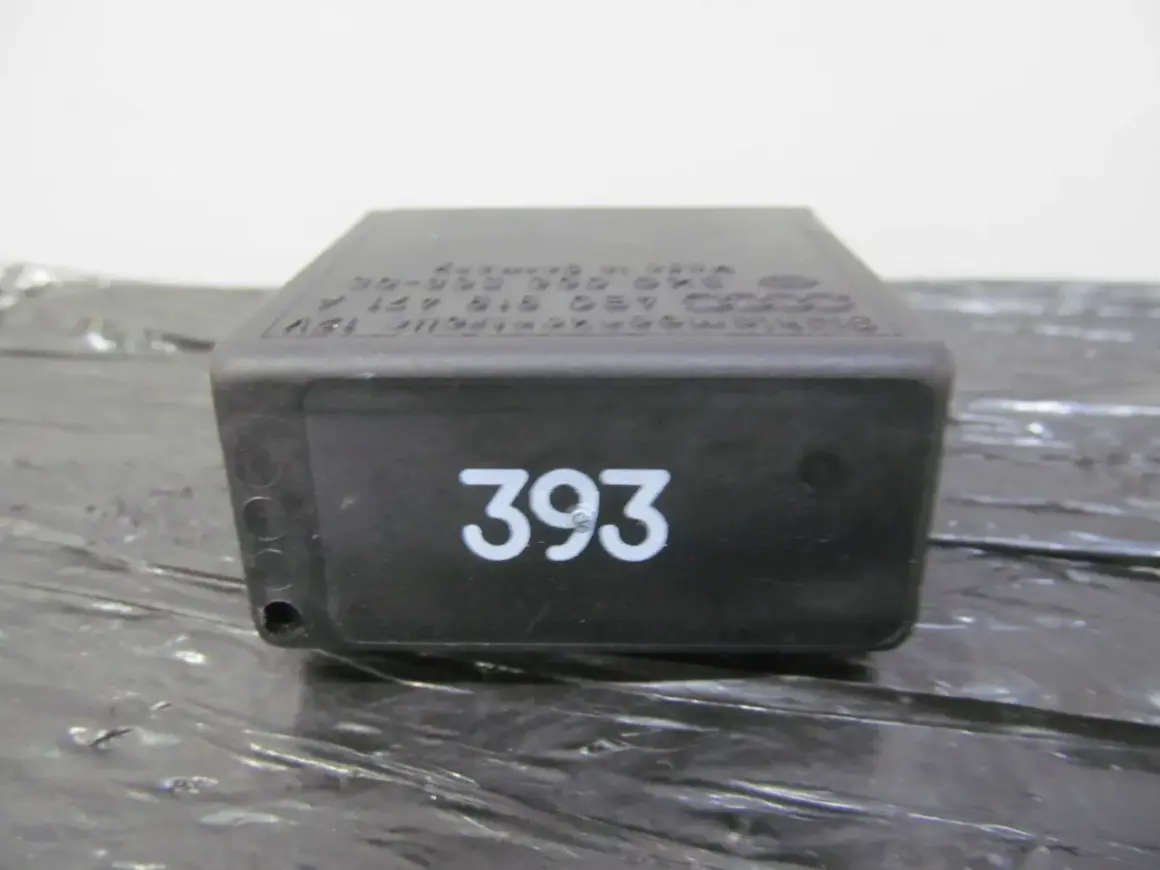

Najważniejsza informacja jest prosta: przekaźnik pompy paliwa w Audi A6 C5 znajduje się pod deską rozdzielczą po stronie kierowcy, w centralnym bloku przekaźników. W praktyce chodzi o rejon za dolną osłoną przy lewej nodze kierowcy, a nie o komorę silnika ani tylną część auta. W schematach instalacji ten sam obszar bywa opisany różnie, jako blok środkowy, micro-central electrics albo relay carrier, ale lokalizacja pozostaje ta sama.
W wersjach benzynowych zwykle interesuje Cię pozycja 4, oznaczana jako J17. To oznaczenie funkcjonalne, więc nie zawsze wygląda jak duży, wyróżniony moduł. Najlepiej szukać po numerze, a nie po samym kształcie kostki. Jeśli w Twoim aucie ktoś wcześniej coś przerabiał, warto porównać układ z opisem na pokrywie lub ze schematem konkretnej wersji wyposażenia, bo w A6 C5 nie wszystkie odmiany są identyczne.
| Oznaczenie | Co oznacza | Dlaczego jest ważne |
|---|---|---|
| J17 | Przekaźnik pompy paliwa | To zwykle szukany element w benzynie |
| 4 | Pozycja w bloku przekaźników | Pomaga znaleźć fizyczne miejsce bez zgadywania |
| 28 | Bezpiecznik pompy paliwa | Pierwszy element do sprawdzenia przy braku zasilania |
To dobra baza, ale samo znalezienie miejsca nie kończy tematu. Żeby nie pomylić przekaźnika z innym elementem, trzeba jeszcze dostać się do bloku i potwierdzić, że patrzysz na właściwą kostkę.
Jak dostać się do bloku przekaźników bez zgadywania
Ja zwykle zaczynam od zdjęcia dolnej osłony pod kierownicą, bo to najszybsza droga do całego zespołu. Nie trzeba od razu demontować pół wnętrza. Wystarczy latarka, trochę miejsca na nogi i cierpliwość, bo w tym rejonie łatwo pomylić przekaźniki między sobą.
- Otwórz drzwi kierowcy i spójrz na lewą część deski rozdzielczej.
- Zdejmij dolną osłonę pod kierownicą, aby odsłonić blok przekaźników.
- Odszukaj centralny rząd kostek i porównaj numer pozycji z oznaczeniem na schemacie.
- W benzynowej wersji szukaj pozycji 4, czyli J17.
- Jeśli masz wątpliwość, sprawdź opis na pokrywie lub numer części na obudowie przekaźnika.
Najczęstszy błąd na tym etapie to uznanie, że każdy podobny przekaźnik będzie właściwy. W praktyce nie działa to tak prosto. W A6 C5 kilka elementów wygląda podobnie, ale ma zupełnie inne zadanie. Dlatego przy tej pracy najbardziej liczy się numer, nie intuicja.
Jak sprawdzić, czy winny jest przekaźnik, a nie pompa
Jeżeli silnik kręci, ale nie odpala, albo pompa nie wydaje żadnego dźwięku po włączeniu zapłonu, nie zakładam od razu awarii samej pompy. Najpierw sprawdzam zasilanie, bezpiecznik i reakcję przekaźnika. To oszczędza czas, bo pompa jest droższa i trudniejsza w wymianie niż sam przekaźnik.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Pompa nie pracuje po zapłonie | Brak zasilania albo brak sygnału sterującego | Bezpiecznik, przekaźnik, przewody zasilające |
| Silnik kręci, ale nie odpala | Paliwo nie dociera albo układ nie buduje ciśnienia | Przekaźnik, napięcie na pompie, stan złącza |
| Auto gaśnie losowo | Przerwa w pracy przekaźnika lub styki o dużym oporze | Gniazdo przekaźnika, masa, luźne połączenia |
| Problem wraca na ciepło | Styk wypala się pod obciążeniem | Podmiana przekaźnika i kontrola temperatury gniazda |
Jeśli masz miernik, dokumentacja przewiduje sprawdzenie zasilania i sterowania na konkretnych stykach przekaźnika. W praktyce patrzę wtedy na to, czy na gnieździe pojawia się napięcie po włączeniu zapłonu i czy przekaźnik faktycznie „klika” przy rozruchu. Brak kliknięcia nie zawsze oznacza uszkodzony sam element; równie często winne są styki, wiązka albo brak sygnału sterującego.
Dobrym szybkim testem jest też nasłuch pompy po przekręceniu kluczyka. W wielu autach powinna pracować krótko przez moment po włączeniu zapłonu. Jeżeli cisza pojawia się od razu i bez wyjątku, mam już mocniejszy sygnał, że trzeba wrócić do przekaźnika, bezpiecznika albo zasilania obwodu.
Benzyna i diesel nie zawsze mają ten sam układ
W Audi A6 C5 najwięcej zamieszania robi to, że wersje benzynowe i wysokoprężne nie zawsze mają identycznie obsadzony blok przekaźników. Dlatego przy tym modelu nie wystarczy znać samej „lokalizacji z internetu”. Trzeba jeszcze wiedzieć, z jakim silnikiem i wariantem wyposażenia mamy do czynienia.
| Wersja | Co zwykle znajduje się w pozycji 4 | Na co uważać |
|---|---|---|
| Benzyna | Przekaźnik pompy paliwa J17 | To najczęściej szukany element |
| Diesel | Przekaźnik świec żarowych J52 | Nie myl go z przekaźnikiem pompy paliwa |
| Wersje specjalne | Inne przypisania bezpieczników i przekaźników | Warto sprawdzić schemat konkretnego auta |
To ważne zwłaszcza wtedy, gdy ktoś kupił samochód po przekładkach, naprawach po kolizji albo z niepełną dokumentacją. W takich egzemplarzach układ potrafi odbiegać od tego, co pokazuje ogólny opis modelu. Dlatego ja zawsze porównuję numer silnika, rocznik i rzeczywiste oznaczenia elementów, zamiast ufać samemu opisowi „A6 C5”.
Co sprawdzić od razu po wymianie, żeby nie wracać do tego samego problemu
Jeżeli przekaźnik wygląda na winowajcę, nie kończę diagnozy na samym przełożeniu nowej części. Po wymianie trzeba jeszcze sprawdzić, czy problem nie siedzi w gnieździe albo w zasilaniu. To właśnie tam często chowają się powracające usterki.
- Bezpiecznik pompy paliwa sprawdź ponownie, nawet jeśli wizualnie wygląda dobrze.
- Gniazdo przekaźnika obejrzyj pod kątem nadpaleń, luzu i utlenionych styków.
- Wiązkę pod deską porusz lekko, bo przerywany kontakt ujawnia się dopiero przy drganiach.
- Dźwięk pompy po włączeniu zapłonu powinien wrócić od razu, bez opóźnienia i bez „losowego” startu.
- Rozruch na zimno i ciepło przetestuj osobno, bo część usterek wychodzi dopiero po nagrzaniu elementów.
Jeżeli po wymianie problem nadal wraca, nie zakładaj automatycznie, że nowy przekaźnik jest wadliwy. Często winne są styki albo sama instalacja, a nowa część tylko chwilowo maskuje objaw. W takiej sytuacji najlepiej wrócić do pomiarów napięcia i sprawdzić, czy sygnał sterujący dochodzi do gniazda w sposób stabilny.
W Audi A6 C5 najrozsądniej zacząć od bloku pod deską po stronie kierowcy, znaleźć pozycję 4, potwierdzić oznaczenie J17 i dopiero potem oceniać resztę układu. Taka kolejność oszczędza czas, pieniądze i niepotrzebne rozbieranie auta, a przy tej generacji Audi robi większą różnicę niż przypadkowa wymiana części na ślepo.
