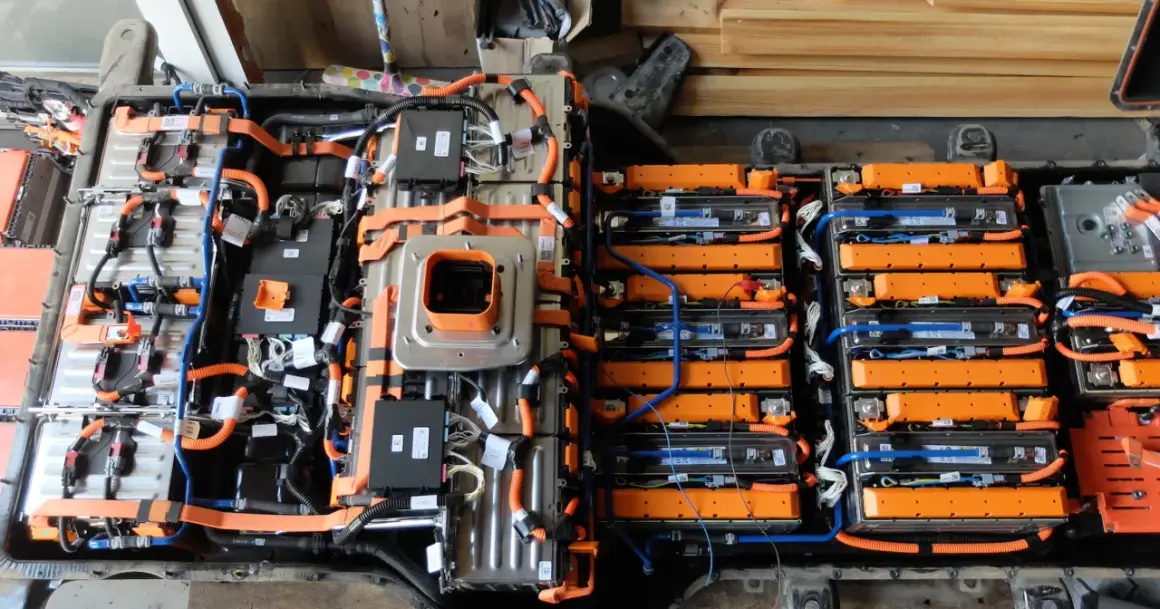

Pod podłogą samochodu elektrycznego nie znajduje się jedna ogromna bateria, lecz precyzyjnie zaprojektowany układ tysięcy ogniw, elektroniki, chłodzenia i zabezpieczeń. Pokażę, jak wygląda budowa baterii samochodu elektrycznego, za co odpowiadają jej najważniejsze elementy oraz co z tej konstrukcji wynika dla zasięgu, ładowania, trwałości i kosztów eksploatacji.
Najważniejsze elementy decydujące o pracy baterii trakcyjnej
- Ogniwa magazynują energię i występują głównie w formie cylindrycznej, pryzmatycznej lub pouch.
- Połączenia szeregowe i równoległe tworzą odpowiednie napięcie oraz pojemność całego pakietu.
- BMS kontroluje temperaturę, napięcie, prąd, poziom naładowania i stan zużycia ogniw.
- Chłodzenie cieczą pomaga utrzymać baterię w bezpiecznym zakresie temperatur podczas jazdy i ładowania.
- Obudowa i zabezpieczenia chronią pakiet przed wilgocią, uderzeniami, zwarciem i skutkami kolizji.
Z czego naprawdę składa się bateria samochodu elektrycznego
Najmniejszym elementem jest ogniwo elektrochemiczne. To właśnie w nim zachodzi proces magazynowania i oddawania energii. Pojedyncze ogniwo litowo-jonowe ma zwykle napięcie nominalne od około 3,2 do 3,7 V, dlatego nie mogłoby samodzielnie zasilać samochodu. Dopiero połączenie wielu ogniw tworzy układ o napięciu wystarczającym do napędzania silnika.
Ogniwa łączy się szeregowo, aby zwiększyć napięcie, oraz równolegle, aby podnieść pojemność i maksymalny prąd. Przykładowy pakiet o napięciu około 400 V może składać się z wielu grup ogniw połączonych szeregowo, a każda grupa może zawierać kilka ogniw pracujących równolegle. W samochodach z instalacją 800 V liczba połączeń i wymagania wobec izolacji są jeszcze większe.
Ogniwa cylindryczne, pryzmatyczne i pouch
Producenci stosują trzy główne formaty ogniw. Ogniwa cylindryczne przypominają duże baterie znane z codziennego użytku. Są stosunkowo łatwe do automatycznego montażu i dobrze znoszą produkcję masową, ale wymagają dużej liczby połączeń oraz starannego odprowadzania ciepła.
Ogniwa pryzmatyczne mają sztywną, prostokątną obudowę. Zajmują przestrzeń bardziej efektywnie i mogą uprościć konstrukcję pakietu. Z kolei ogniwa pouch są lekkie i pozbawione klasycznej sztywnej obudowy, lecz potrzebują mocnego zewnętrznego docisku i dobrej ochrony przed uszkodzeniami mechanicznymi.
Nie ma jednego formatu, który zawsze wygrywa. W praktyce liczy się kompromis między gęstością energii, masą, kosztami produkcji, chłodzeniem i możliwością naprawy. To dlatego dwa samochody o podobnym zasięgu mogą mieć zupełnie inaczej zaprojektowane pakiety.
Od ogniwa do kompletnego pakietu
Ogniwa są grupowane w moduły, a moduły trafiają do wspólnej obudowy. W klasycznym układzie mamy więc trzy poziomy: ogniwo, moduł i pakiet. Coraz częściej spotyka się jednak konstrukcje cell-to-pack, w których ogniwa są montowane bezpośrednio w obudowie bez osobnych modułów. Pozwala to ograniczyć masę i zwiększyć ilość miejsca na aktywny materiał, ale może utrudnić późniejszy demontaż.
| Poziom konstrukcji | Rola | Znaczenie dla użytkownika |
|---|---|---|
| Ogniwo | Magazynuje energię | Wpływa na zasięg, trwałość i moc ładowania |
| Moduł | Łączy grupę ogniw | Ułatwia montaż, kontrolę i czasem naprawę |
| Pakiet | Zawiera ogniwa, BMS, chłodzenie i zabezpieczenia | Decyduje o całkowitej pojemności i bezpieczeństwie auta |
Jak chemia ogniw wpływa na zasięg i trwałość
Samo określenie „bateria litowo-jonowa” nie mówi jeszcze wszystkiego. W samochodach spotyka się różne składy chemiczne, a najczęściej porównuje się NMC lub NCA z ogniwami LFP. Różnią się one gęstością energii, odpornością na temperaturę, ceną i sposobem użytkowania.
Ogniwa NMC, czyli niklowo-manganowo-kobaltowe, oferują wysoką gęstość energii. Dzięki temu pakiet może być mniejszy lub lżejszy przy podobnym zasięgu. NCA, stosowane w wybranych konstrukcjach, również stawia na dużą ilość energii w stosunkowo niewielkiej masie, ale wymaga szczególnie sprawnego nadzoru temperatury.
LFP, czyli fosforan litowo-żelazowy, zwykle ma niższą gęstość energii, za to dobrze sprawdza się tam, gdzie ważne są trwałość, koszt i stabilność termiczna. Samochód z takim pakietem może być cięższy przy tej samej pojemności, ale nie oznacza to automatycznie gorszej eksploatacji. Dla kierowcy jeżdżącego głównie po mieście LFP często jest bardzo rozsądnym rozwiązaniem.
| Typ ogniw | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| NMC | Duża gęstość energii, dobry zasięg | Wyższy koszt i większa wrażliwość na temperaturę | Samochody osobowe o większym zasięgu |
| NCA | Wysoka energia i korzystna masa | Wymaga dokładnego zarządzania temperaturą | Modele nastawione na osiągi i zasięg |
| LFP | Trwałość, stabilność, niższy koszt | Niższa gęstość energii, większa masa pakietu | Samochody miejskie, flotowe i tańsze wersje |
Nie polecam oceniania auta wyłącznie po chemii akumulatora. Znacznie ważniejszy jest cały system, czyli chłodzenie, oprogramowanie, bufor bezpieczeństwa i sposób ładowania. Producent może celowo ograniczyć dostępną pojemność, aby zostawić część energii poza zakresem codziennej pracy i spowolnić zużycie.
BMS pilnuje każdego ogniwa
BMS, czyli Battery Management System, można potraktować jak komputer pokładowy baterii. Monitoruje napięcie poszczególnych sekcji, natężenie prądu i temperaturę, a także oblicza między innymi poziom naładowania oraz przewidywany stan zużycia pakietu.
Jeżeli jedno ogniwo zaczyna odbiegać parametrami od pozostałych, BMS może ograniczyć moc ładowania lub rozładowywania. Chroni w ten sposób baterię przed przegrzaniem, nadmiernym napięciem i zbyt głębokim rozładowaniem. W razie poważnego problemu system może również odłączyć pakiet od instalacji wysokiego napięcia.
Balansowanie ogniw
W idealnym świecie wszystkie ogniwa miałyby identyczne parametry. W rzeczywistości różnią się one minimalnie już na początku, a z czasem te różnice rosną. BMS wykonuje więc balansowanie, czyli wyrównuje poziom naładowania poszczególnych grup.
Najczęściej stosuje się balansowanie pasywne. Nadmiar energii z bardziej naładowanych ogniw jest wtedy zamieniany na ciepło. Bardziej zaawansowane układy mogą przekazywać energię między sekcjami, ale są droższe i bardziej skomplikowane. Z punktu widzenia kierowcy liczy się przede wszystkim to, aby diagnostyka nie ignorowała dużej różnicy napięć między ogniwami.
Przeczytaj również: Wnętrze Tesli Model S - Czy ten minimalizm działa na co dzień?
Co oznacza pojemność użytkowa
Jeżeli producent podaje pojemność 60 kWh, nie zawsze oznacza to, że kierowca może wykorzystać pełne 60 kWh. Część energii pozostaje jako bufor ochronny, dlatego trzeba rozróżnić pojemność brutto i netto. W codziennej eksploatacji ważniejsza jest ta druga, bo to ona wpływa na realny zasięg.
Typowe samochody elektryczne mają pakiety od około 30 do ponad 100 kWh. Większa bateria daje zwykle większy zasięg, ale zwiększa masę auta, cenę zakupu i koszt ewentualnej naprawy. W mieście dodatkowe kilkadziesiąt kilowatogodzin często nie przynosi korzyści proporcjonalnej do wydatku.
Chłodzenie decyduje o osiągach i żywotności
Akumulator nie lubi skrajnych temperatur. Zimno ogranicza moc i przyjmuje energię wolniej, natomiast wysoka temperatura przyspiesza degradację oraz zwiększa ryzyko uszkodzeń. W opracowaniach technicznych często wskazuje się zakres około 15-35°C jako korzystny dla efektywnej pracy ogniw, choć dokładne wartości zależą od chemii i konstrukcji.
Najprostsze pakiety mogą wykorzystywać chłodzenie powietrzem. W nowoczesnych samochodach dominują jednak układy cieczowe. Kanały lub płyty chłodzące biegną przy modułach albo bezpośrednio przy ogniwach, a pompa wymusza obieg płynu. Ten sam układ może zimą podgrzewać baterię przed szybkim ładowaniem.
Ma to bezpośrednie znaczenie przy ładowarce DC. Gdy akumulator jest zimny, samochód może początkowo ograniczać moc, nawet jeśli stacja pozwala na znacznie więcej. Wstępne ogrzanie baterii przed przyjazdem do szybkiej ładowarki często skraca postój bardziej niż wybór mocniejszej stacji.
Nie każdy spadek zasięgu oznacza awarię. Zimą energia jest potrzebna także na ogrzewanie kabiny, a zimne ogniwa mają gorszą sprawność. Dopiero utrzymujący się, wyraźny spadek dostępnej pojemności albo duże różnice między modułami powinny skłonić do profesjonalnej diagnostyki.
Obudowa, instalacja wysokiego napięcia i bezpieczeństwo
Pakiet trakcyjny jest zamknięty w szczelnej, sztywnej obudowie zamontowanej najczęściej w podłodze. Obudowa chroni ogniwa przed wodą, pyłem, uderzeniami i odkształceniami nadwozia. Jednocześnie pełni funkcję konstrukcyjną, dlatego jej uszkodzenie po kolizji nie powinno być traktowane jak zwykłe wgniecenie podwozia.
Wewnątrz znajdują się między innymi szyny zbiorcze, przewody, bezpieczniki, styczniki wysokiego napięcia i złącza serwisowe. Styczniki działają jak sterowane elektrycznie przełączniki, które łączą baterię z resztą auta dopiero wtedy, gdy system potwierdzi prawidłowy stan izolacji i gotowość pojazdu.
Ważnym elementem jest obwód wstępnego ładowania. Ogranicza on gwałtowny przepływ prądu do falownika i innych podzespołów podczas uruchamiania samochodu. Dzięki temu elektronika mocy nie dostaje nagłego impulsu, który mógłby uszkodzić kondensatory.
Naprawa takiego pakietu nie jest zadaniem dla przypadkowego warsztatu. W środku mogą występować napięcia rzędu 400-800 V, a odłączenie akumulatora 12 V nie zawsze oznacza zniknięcie napięcia trakcyjnego. Po kolizji, zalaniu lub silnym uderzeniu w podwozie potrzebne są oględziny wykonane przez serwis mający uprawnienia do pracy z układami wysokiego napięcia.
Jak konstrukcja baterii wpływa na użytkowanie auta
Największe znaczenie dla kierowcy mają trzy parametry: pojemność, moc ładowania i odporność na degradację. Pojemność wyrażona w kWh wpływa na zasięg, ale realny wynik zależy również od masy auta, temperatury, prędkości i ogrzewania. Przy jeździe autostradowej zużycie energii może być znacznie wyższe niż w ruchu miejskim.
Nie warto też traktować maksymalnej mocy ładowania jako stałej wartości. Samochód może przyjąć deklarowane 150 lub 250 kW tylko przez część sesji i w określonych warunkach. Poziom naładowania, temperatura oraz stan baterii powodują, że moc zwykle spada po przekroczeniu około 60-80% naładowania.
Na trwałość wpływa przede wszystkim temperatura, częste ładowanie z wysoką mocą i długie pozostawianie auta z niemal pustą albo pełną baterią. Nie oznacza to, że szybkie ładowarki są zakazane. Przy intensywnej eksploatacji po prostu rozsądnie jest korzystać z nich wtedy, gdy są naprawdę potrzebne, a na co dzień wybierać wolniejsze ładowanie AC.
W samochodzie używanym sprawdziłbym nie tylko deklarowany zasięg, lecz także stan zdrowia baterii, różnice napięć między modułami, historię błędów i ślady napraw obudowy. Sam odczyt procentu naładowania nie wystarczy do oceny kondycji pakietu.
Trwałość, naprawa i drugie życie pakietu
Współczesne baterie projektuje się zazwyczaj na wiele lat pracy. Wielu producentów oferuje gwarancję na około 8 lat lub 160 tysięcy kilometrów, ale dokładne warunki różnią się między markami i modelami. Gwarancja często określa także minimalny poziom zachowanej pojemności, dlatego trzeba sprawdzić dokumentację konkretnego auta.
Zużycie nie zawsze oznacza konieczność wymiany całego pakietu. Czasem problem dotyczy pojedynczego modułu, czujnika, stycznika albo układu chłodzenia. W konstrukcjach modułowych naprawa może być łatwiejsza, natomiast pakiety cell-to-pack ograniczają liczbę części pośrednich i mogą poprawiać parametry, ale bywają trudniejsze w serwisowaniu.
Uszkodzone ogniwa nie powinny trafiać do zwykłego punktu zbiórki akumulatorów. Pakiet wymaga bezpiecznego rozładowania, demontażu i przekazania do wyspecjalizowanego zakładu. Część sprawnych modułów może dostać drugie życie jako magazyn energii, choć przed takim zastosowaniem trzeba ocenić ich pojemność, rezystancję i bezpieczeństwo.
Najbardziej praktyczny wniosek jest prosty. Przy zakupie używanego elektryka ważniejszy od samej liczby kilowatogodzin bywa stan konkretnego egzemplarza. Dobrze utrzymany pakiet o mniejszej pojemności może być rozsądniejszym wyborem niż większy akumulator po niewidocznej naprawie powypadkowej.
Co zapamiętać przed oceną baterii w elektryku
Bateria trakcyjna jest całym systemem, a nie pojedynczym podzespołem. Ogniwa dostarczają energii, BMS pilnuje ich pracy, chłodzenie utrzymuje właściwą temperaturę, a obudowa i zabezpieczenia chronią kierowcę oraz samochód.
Patrząc na konkretny model, sprawdziłbym przede wszystkim chemię ogniw, pojemność netto, sposób chłodzenia, moc ładowania i dostępność diagnostyki. Te informacje mówią o codziennym użytkowaniu znacznie więcej niż sama obietnica wysokiego zasięgu z katalogu.
Jeżeli samochód miał wypadek, został zalany albo wykazuje nagły spadek zasięgu, nie oszczędzałbym na badaniu pakietu. Profesjonalny pomiar może uchronić przed kosztowną pomyłką, bo w samochodzie elektrycznym kondycja baterii często decyduje o wartości całego auta.
