Wybór odpowiedniego miejsca i standardu ładowania wpływa na czas uzupełniania energii, bezpieczeństwo instalacji oraz koszty codziennej jazdy. Gniazdo ładowania samochodu elektrycznego może obsługiwać prąd przemienny albo stały, a jego wygląd zależy od typu auta i rynku, z którego pochodzi. Wyjaśniam, czym różnią się najpopularniejsze złącza, kiedy wystarczy zwykłe gniazdko, jak przygotować domową instalację i ile realnie kosztuje wygodne ładowanie.
Najważniejsze decyzje przy ładowaniu auta elektrycznego
- Type 2 to podstawowy standard ładowania AC w Europie.
- CCS Combo 2 służy do szybkiego ładowania prądem stałym.
- Zwykłe gniazdko 230 V pozwala ładować auto, ale zwykle bardzo wolno.
- Wallbox 11 kW jest najczęściej rozsądnym rozwiązaniem do domu.
- Moc samochodu i ładowarki decyduje o faktycznej prędkości, nie sama nazwa urządzenia.

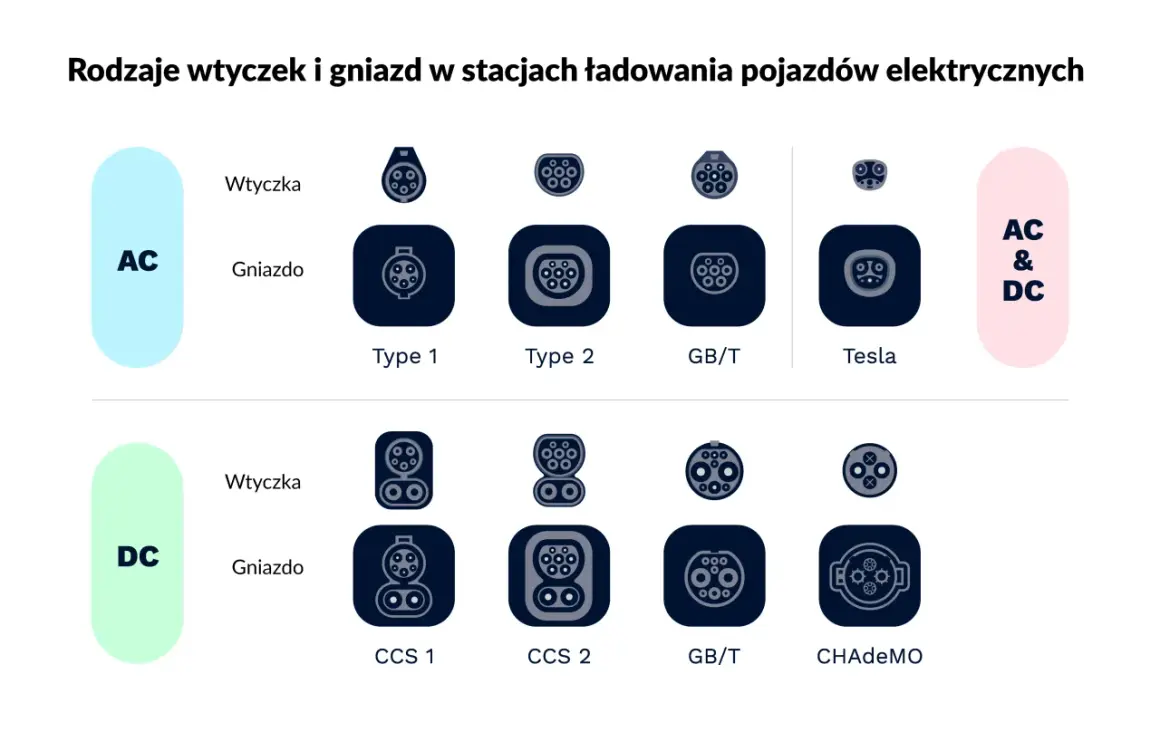

Jak wygląda gniazdo w samochodzie elektrycznym
Port ładowania znajduje się najczęściej z przodu auta, z boku przy błotniku albo w miejscu tradycyjnego wlewu paliwa. Pod klapką można znaleźć jedno z kilku złączy, ale w europejskich samochodach dominują dziś Type 2 oraz CCS Combo 2. Ich obecność nie jest przypadkowa. Type 2 obsługuje ładowanie AC, natomiast CCS pozwala korzystać także z szybkich ładowarek DC.
Przy prądzie przemiennym energia trafia najpierw do pokładowej ładowarki samochodu, która zamienia ją na prąd stały potrzebny akumulatorowi. Przy ładowaniu DC konwersja odbywa się w stacji, dlatego można osiągnąć znacznie większą moc. To właśnie wyjaśnia, dlaczego samochód ładowany na szybkiej stacji może przyjąć w krótkim czasie tyle energii, ile z domowego gniazdka pobierałby przez całą noc.
Type 2, czyli standard europejski
Złącze Type 2, nazywane również Mennekes, ma siedem styków i może pracować jednofazowo lub trójfazowo. W polskich warunkach pozwala teoretycznie na ładowanie z mocą do 7,4 kW przy jednej fazie albo około 22 kW przy trzech fazach. Faktyczna moc zależy jednak od samochodu, przewodu, zabezpieczeń i samej stacji.
W praktyce wiele aut ma pokładową ładowarkę AC ograniczoną do 11 kW. Podłączenie takiego pojazdu do wallboxa 22 kW nie skróci czasu ładowania, ponieważ samochód sam ograniczy pobór. To jeden z najczęściej pomijanych szczegółów przy zakupie domowego urządzenia.
CCS Combo 2 do szybkiego ładowania
CCS Combo 2 wygląda jak rozszerzony Type 2. Górna część odpowiada za ładowanie AC, a dwa duże dolne styki służą do przesyłania prądu stałego. Dzięki temu jedno gniazdo w aucie może obsługiwać zarówno ładowanie domowe, jak i szybkie uzupełnianie energii przy trasie.
Stacja o mocy 150 kW nie oznacza, że każdy samochód będzie ładował się z taką szybkością. Ograniczeniem może być maksymalna moc auta, temperatura akumulatora, poziom jego naładowania oraz aktualna krzywa ładowania. Najwyższa moc pojawia się zwykle przy niższym poziomie energii, a po przekroczeniu około 70-80 procent stopniowo spada.
Type 1 i CHAdeMO
Type 1 spotyka się głównie w starszych samochodach sprowadzanych z Ameryki Północnej lub Japonii. Jest to złącze jednofazowe, dlatego domowe ładowanie może być wolniejsze niż w aucie wyposażonym w Type 2. Nie oznacza to jednak, że samochód jest bezużyteczny. Trzeba po prostu dobrać właściwy przewód lub adapter.
CHAdeMO było popularne przede wszystkim w starszych modelach japońskich, takich jak Nissan Leaf. W Polsce nadal można znaleźć takie ładowarki, ale przy zakupie używanego auta trzeba sprawdzić ich dostępność na planowanych trasach. W przypadku nowszego samochodu europejskiego naturalnym wyborem będzie zwykle CCS Combo 2.
| Standard | Rodzaj prądu | Typowe zastosowanie | Co trzeba wiedzieć |
|---|---|---|---|
| Type 2 | AC | Dom, parking, ładowarka miejska | Najpopularniejsze złącze w Europie |
| CCS Combo 2 | AC i DC | Szybkie stacje przy trasach | Standard stosowany w większości nowszych aut europejskich |
| Type 1 | AC | Starsze auta z importu | Ładowanie jednofazowe |
| CHAdeMO | DC | Starsze modele japońskie | Standard coraz rzadziej spotykany w nowych pojazdach |
Jak sprawdzić, które złącze pasuje do konkretnego auta
Najbezpieczniej zacząć od instrukcji obsługi, naklejki przy porcie ładowania albo specyfikacji konkretnej wersji wyposażenia. Sama nazwa modelu nie zawsze wystarcza, ponieważ samochody z różnych roczników i rynków mogą mieć inne gniazda. Dotyczy to zwłaszcza aut używanych sprowadzanych z USA i Japonii.
Ja sprawdzam zawsze trzy rzeczy. Pierwsza to rodzaj portu w samochodzie, druga to maksymalna moc ładowania AC, a trzecia to obecność i parametry ładowania DC. Dopiero taki komplet informacji pozwala uniknąć zakupu drogiego przewodu, którego auto i tak nie wykorzysta.
- Type 2 w aucie oznacza możliwość ładowania AC z przewodem Type 2.
- CCS Combo 2 daje dostęp do szybkich ładowarek DC, ale jego moc trzeba sprawdzić w danych technicznych pojazdu.
- Type 1 wymaga przewodu Type 1 po stronie samochodu i zwykle ogranicza ładowanie do jednej fazy.
- CHAdeMO jest użyteczne tylko wtedy, gdy samochód ma odpowiedni port i trasa zapewnia dostęp do takich stanowisk.
Trzeba też odróżnić przewód od gniazda. Publiczna ładowarka AC często ma samo gniazdo, więc kierowca korzysta z własnego kabla Type 2. Ładowarka DC zazwyczaj ma kabel na stałe, ponieważ przewody do dużych mocy są ciężkie i wymagają odpowiedniego chłodzenia.
Zwykłe gniazdko, wallbox czy szybka stacja
Do okazjonalnego ładowania można wykorzystać zwykłe gniazdko 230 V oraz przewód z modułem kontrolnym. Taki zestaw pobiera zazwyczaj około 2,3 kW, więc przy baterii o pojemności 60 kWh pełne ładowanie może potrwać ponad dobę. W realnych warunkach dochodzą jeszcze straty energii i ograniczenia ustawione przez samochód.
Nie traktuję ładowania z gniazda domowego jako rozwiązania złego z definicji. Ma sens przy małym dziennym przebiegu, gdy samochód stoi przez kilkanaście godzin i instalacja została sprawdzona. Nie powinno się jednak używać przedłużacza, rozgałęźnika ani przypadkowego gniazda w starej instalacji.
| Rozwiązanie | Orientacyjna moc | Przykładowy czas uzupełnienia baterii 60 kWh | Najlepsze zastosowanie |
|---|---|---|---|
| Gniazdko 230 V | Około 2,3 kW | Ponad 24 godziny | Awaryjnie lub przy małych przebiegach |
| Wallbox jednofazowy | Około 7,4 kW | 8-10 godzin | Dom i garaż z ograniczoną mocą |
| Wallbox trójfazowy | 11 kW | 5-7 godzin | Codzienne ładowanie większości aut |
| Wallbox trójfazowy | 22 kW | 3-4 godziny | Samochody obsługujące 22 kW AC |
| Stacja DC | 50-350 kW | Około 20-60 minut do 80 procent | Podróż i szybkie doładowanie |
Podane czasy są orientacyjne, ponieważ samochód nie ładuje się ze stałą mocą przez cały cykl. Największą różnicę w codziennym użytkowaniu robi zazwyczaj wallbox 11 kW. Pozwala podłączyć auto wieczorem i mieć rano wystarczający zapas energii bez przeciążania instalacji tak mocno jak przy urządzeniu 22 kW.
Przy trasie liczy się z kolei nie tylko moc ładowarki, ale także jej lokalizacja, dostępność i cena za kilowatogodzinę. Ładowanie DC jest wygodne, lecz zwykle wyraźnie droższe od energii pobieranej w domu. Z tego powodu szybka stacja najlepiej sprawdza się jako narzędzie podróżne, a nie podstawowy sposób ładowania każdego dnia.
Jak przygotować bezpieczne ładowanie w domu
Wallbox powinien mieć osobny obwód poprowadzony od rozdzielnicy. Elektryk musi ocenić przekrój przewodów, stan zabezpieczeń, uziemienie, dostępną moc przyłączeniową oraz długość trasy do garażu. Przy urządzeniu 11 kW mówimy zwykle o zasilaniu trójfazowym 16 A, natomiast 22 kW wymaga około 32 A na fazę.
Nie wystarczy kupić urządzenia z dużą mocą i podłączyć go do pierwszego wolnego bezpiecznika. Potrzebne są odpowiednie zabezpieczenia nadprądowe i różnicowoprądowe, a w wielu instalacjach także ochrona przeciwprzepięciowa. Konkretne rozwiązanie powinien dobrać elektryk po pomiarach, zgodnie z parametrami urządzenia i budynku.
Dynamiczne zarządzanie mocą
Jeżeli dom ma pompę ciepła, płytę indukcyjną albo instalację fotowoltaiczną, przydatny będzie system dynamicznego ograniczania mocy. Wallbox zmniejsza wtedy prąd ładowania, gdy inne urządzenia pobierają dużo energii. Dzięki temu można uniknąć zadziałania zabezpieczeń i nie zawsze trzeba zwiększać moc umowną.
To funkcja, za którą czasem dopłaca się przy zakupie, ale w wielu domach realnie poprawia wygodę. Z mojego doświadczenia wynika, że lepiej mieć dobrze skonfigurowany wallbox 11 kW z regulacją niż mocniejsze urządzenie, które regularnie wyłącza się przy większym obciążeniu budynku.
Przeczytaj również: Citroën Ami - zasięg, ładowanie i realne koszty. Czy warto?
Garaż podziemny i miejsce postojowe w bloku
W domu jednorodzinnym decyzja jest prostsza, bo właściciel kontroluje instalację. W budynku wielorodzinnym trzeba sprawdzić sposób prowadzenia przewodu, rozliczanie energii, zgodę zarządcy oraz wymagania dotyczące ochrony przeciwpożarowej. Czasem konieczny jest osobny licznik albo system rozliczeń przypisany do konkretnego miejsca.
Urząd Dozoru Technicznego zwraca uwagę, że bezpieczeństwo zależy nie tylko od samego urządzenia, ale również od całej instalacji i sposobu jej wykonania. Po montażu warto otrzymać protokół pomiarów oraz dokumentację obwodu. To szczególnie ważne przy sprzedaży samochodu, zmianie miejsca postojowego albo późniejszej rozbudowie instalacji.
Ile kosztuje domowe gniazdo do ładowania auta
Cena zależy przede wszystkim od tego, czy kupujemy proste urządzenie przenośne, wallbox z gniazdem, czy model z przewodem na stałe, aplikacją i automatycznym dopasowaniem mocy. Podstawowe wallboxy 11 kW można znaleźć za około 1200-2500 zł, natomiast urządzenia bardziej rozbudowane kosztują często 3000-5000 zł.
Do tego dochodzi montaż. Przy krótkiej trasie od rozdzielnicy i gotowej instalacji może zamknąć się w około 1500-3000 zł. Jeśli trzeba prowadzić przewód przez kilka kondygnacji, wykonać nowe zabezpieczenia, modernizować rozdzielnicę albo zwiększyć moc przyłączeniową, całkowity koszt może przekroczyć 5000-7000 zł.
| Element | Orientacyjny koszt | Od czego zależy |
|---|---|---|
| Wallbox 11 kW | 1200-5000 zł | Marka, aplikacja, przewód, zabezpieczenia i funkcje dodatkowe |
| Prosty montaż | 1500-3000 zł | Długość przewodu i gotowość rozdzielnicy |
| Rozbudowana instalacja | 3000 zł i więcej | Trudna trasa, garaż podziemny, nowa rozdzielnica |
| Przenośny przewód do 230 V | Około 800-1800 zł | Prąd ładowania, długość i zabezpieczenia modułu |
Nie kupowałbym najtańszego urządzenia wyłącznie na podstawie deklarowanej mocy. Ważniejsze są zabezpieczenia, szczelność obudowy, możliwość ograniczenia prądu, serwis i zgodność z instalacją. Przy zakupie używanego auta warto najpierw sprawdzić jego maksymalną moc AC, bo może się okazać, że drogi wallbox 22 kW nie da żadnej korzyści.
Co sprawdzić przed pierwszym podłączeniem
Przed rozpoczęciem ładowania sprawdzam, czy klapka i wtyczka są suche, przewód nie ma uszkodzeń, a połączenie jest stabilne. Nie wolno wciskać złącza na siłę ani korzystać z adaptera, którego przeznaczenia nie znamy. Samochód powinien zablokować przewód po rozpoczęciu procesu, więc jego wyjmowanie wymaga wcześniejszego zakończenia ładowania.
- Nie używaj przedłużacza do regularnego ładowania auta.
- Nie ustawiaj 22 kW, jeśli instalacja lub samochód nie obsługuje takiej mocy.
- Nie ignoruj nagrzewania wtyczki, zapachu spalenizny ani wybijania zabezpieczeń.
- Nie oceniaj ładowarki tylko po jej mocy, bo auto może przyjmować znacznie mniej energii.
- Nie ładuj uszkodzonym przewodem ani mokrym złączem.
Jeśli ładowanie z domowego gniazdka ma być codziennością, potraktowałbym je jako sygnał do wykonania osobnego obwodu albo montażu wallboxa. Dobrze dobrana instalacja daje większą przewidywalność, krótszy czas postoju i mniejsze ryzyko problemów z przegrzewaniem styków.
Najrozsądniejszy wybór zależy od codziennej trasy
Dla większości kierowców w Polsce najbardziej uniwersalny zestaw to samochód z portem CCS Combo 2 oraz domowy wallbox Type 2 o mocy 11 kW. Osoba pokonująca 30-50 kilometrów dziennie nie potrzebuje szybkiej ładowarki DC pod domem. Zwykle wystarczy kilka godzin nocnego ładowania, a szybkie stacje pozostają rozwiązaniem na dalsze wyjazdy.
Przed zakupem warto spisać model auta, maksymalną moc ładowania AC, typ instalacji w garażu i długość przewodu od rozdzielnicy do miejsca postojowego. Taka krótka lista często oszczędza więcej pieniędzy niż polowanie na najtańszy sprzęt. Najlepsze rozwiązanie to nie to o najwyższej mocy, lecz takie, które bezpiecznie współpracuje z samochodem i instalacją przez wiele lat.
