Gdy kierunkowskaz miga zbyt szybko, nie działa po jednej stronie albo pozostaje włączony po wyprostowaniu kierownicy, problem zwykle da się logicznie wyjaśnić. W tym artykule pokazuję, jak działają kierunkowskazy od strony elektrycznej, za co odpowiada przerywacz, dlaczego technologia LED zmienia sposób diagnozy oraz jak rozpoznać typowe usterki bez zgadywania.

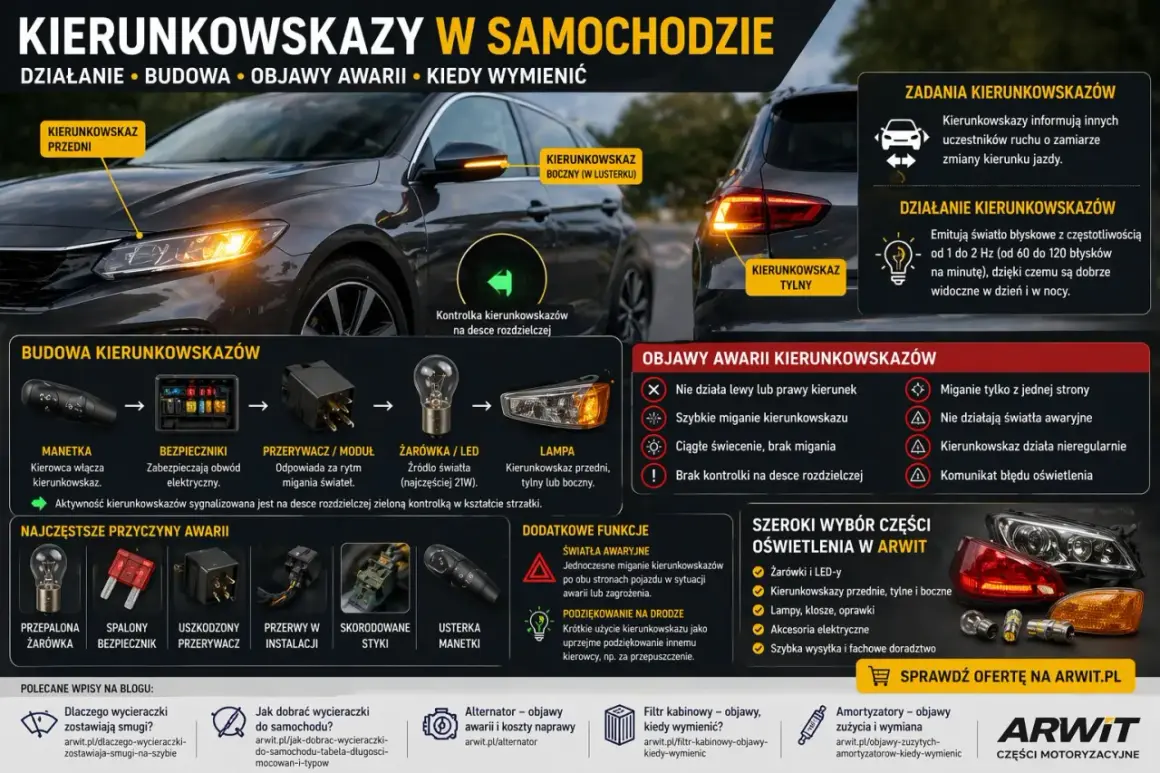

Najważniejsze informacje o działaniu kierunkowskazów
- Przełącznik zespolony wybiera lewą lub prawą stronę pojazdu.
- Przerywacz cyklicznie włącza i wyłącza zasilanie lamp, dzięki czemu światło miga.
- Szybkie miganie najczęściej sygnalizuje przepaloną żarówkę, problem z połączeniem albo nieprawidłową instalację LED.
- Typowa częstotliwość wynosi około 60-120 mignięć na minutę.
- Kierunkowskaz trzeba włączyć przed manewrem i wyłączyć zaraz po jego zakończeniu.
Prosty obwód, który zamienia ruch dźwigni w sygnał
Kierunkowskaz nie jest pojedynczą lampą, lecz niewielkim układem elektrycznym, który musi jednocześnie zasilić kilka źródeł światła i wygenerować regularne miganie. Energia trafia z akumulatora przez bezpiecznik do przełącznika zespolonego, czyli dźwigni znajdującej się przy kierownicy.
Po przesunięciu dźwigni w lewo lub w prawo prąd zostaje skierowany do odpowiedniej gałęzi instalacji. Włączają się wtedy zwykle lampy przednie, tylne oraz boczne po wybranej stronie. W wielu samochodach sygnał jest przekazywany przez moduł nadwozia, określany jako BCM. To elektroniczny sterownik, który obsługuje między innymi oświetlenie i kontroluje jego działanie.

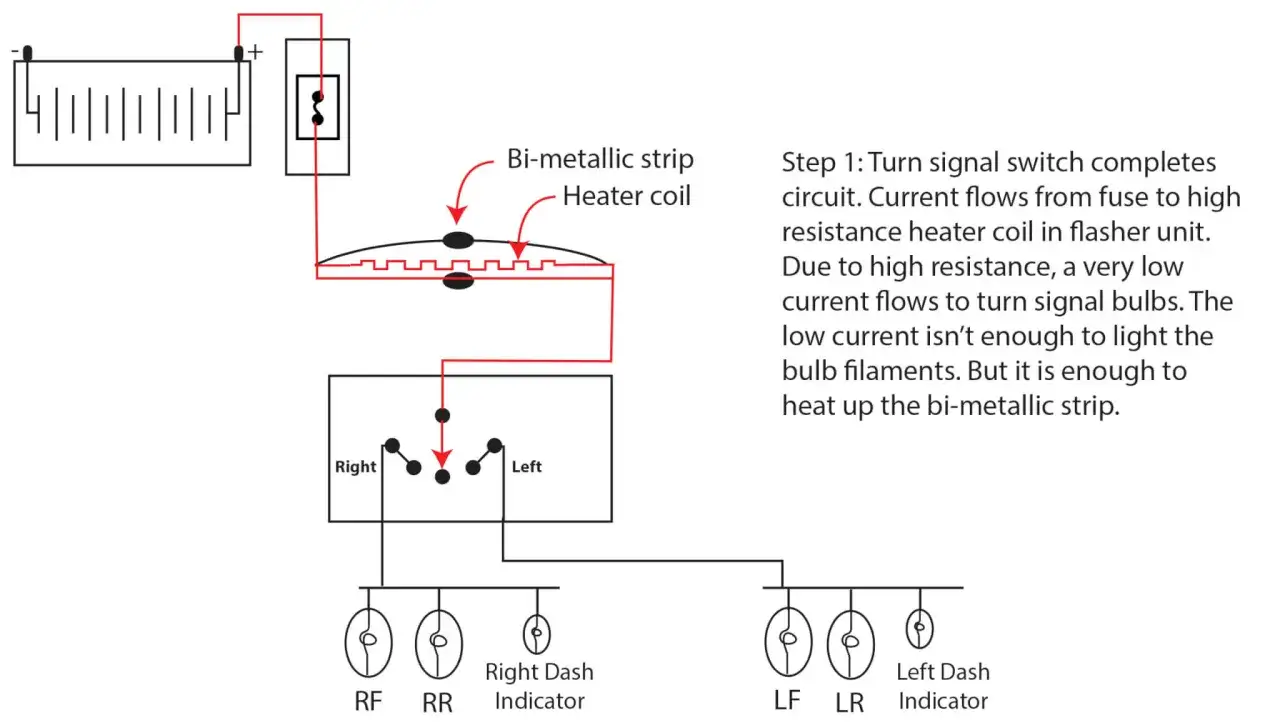

W starszych konstrukcjach za rytmiczne przerywanie prądu odpowiadał klasyczny przerywacz elektromechaniczny. Wykorzystywał on nagrzewający się element bimetaliczny albo elektromagnes. Nowsze auta korzystają najczęściej z układu elektronicznego, który steruje lampami za pomocą tranzystorów i oprogramowania.
Dlaczego migają wszystkie lampy po jednej stronie
To rozwiązanie ma praktyczny sens. Kierowca za pomocą jednej dźwigni uruchamia kilka punktów świetlnych, dzięki czemu zamiar skrętu jest widoczny z przodu, z tyłu i z boku pojazdu. W samochodach z przyczepą sygnał może być dodatkowo przekazywany do jej lamp.
Na desce rozdzielczej pojawia się zielona kontrolka, często w postaci strzałki. Jej rytm powinien odpowiadać pracy lamp. Jeśli miga wyraźnie szybciej, samochód zwykle informuje kierowcę, że obciążenie obwodu jest inne niż przewidziane przez producenta.
Co dokładnie dzieje się po włączeniu kierunkowskazu
Cały proces trwa ułamek sekundy, ale można go rozłożyć na kilka etapów. Najpierw kierowca przesuwa dźwignię. Następnie przełącznik albo moduł elektroniczny wybiera konkretną stronę, a przerywacz zaczyna podawać napięcie w cyklach.
- Akumulator i alternator dostarczają energię do instalacji elektrycznej.
- Bezpiecznik chroni obwód przed skutkami zwarcia lub zbyt dużego poboru prądu.
- Przełącznik zespolony wybiera lewy albo prawy obwód.
- Przerywacz lub sterownik BCM włącza i wyłącza zasilanie w równych odstępach.
- Lampy zamieniają energię elektryczną na pomarańczowe światło ostrzegawcze.
- Kontrolka i brzęczyk informują kierowcę, że sygnał nadal działa.
W klasycznym układzie żarówka pobiera określony prąd, a przerywacz został zaprojektowany właśnie pod takie obciążenie. Gdy jedna żarówka się przepali, prąd w obwodzie spada. Stąd charakterystyczne szybsze miganie, nazywane potocznie hiperflashem.
W samochodach z elektronicznym sterowaniem sytuacja jest bardziej rozbudowana. Moduł może mierzyć pobór prądu, wykrywać przerwę w obwodzie i zapisywać błąd w pamięci. Dlatego wymiana samej lampy nie zawsze kończy naprawę. Czasem potrzebne jest kodowanie, zastosowanie właściwego zamiennika albo sprawdzenie przewodów.
Skąd bierze się zbyt szybkie lub nierówne miganie
Najbardziej typowy przypadek to przepalona żarówka. Objaw może dotyczyć lampy przedniej, tylnej albo bocznej, dlatego nie wystarczy spojrzeć tylko na jeden reflektor. Przy włączonym kierunkowskazie najlepiej obejść cały samochód i sprawdzić, czy każda lampa miga w tym samym rytmie.
Jeśli wszystkie źródła światła świecą, przyczyną może być słaby styk w oprawce, korozja masy, uszkodzone złącze lub przetarty przewód. Z mojego punktu widzenia właśnie połączenia elektryczne są często niesprawiedliwie pomijane. Wymiana żarówki nic nie da, jeśli prąd nie wraca prawidłowo przez skorodowany przewód masowy.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Szybkie miganie po jednej stronie | Przepalona żarówka lub brak styku | Wszystkie lampy po tej stronie i oprawki |
| Kierunkowskaz nie świeci wcale | Bezpiecznik, przełącznik, przewód lub moduł | Bezpiecznik i napięcie na złączu lampy |
| Nierówny rytm migania | Uszkodzony przerywacz albo niestabilne połączenie | Wtyczki, masę i moduł sterujący |
| Światło świeci stale | Zwarcie lub uszkodzenie sterownika | Przełącznik i instalację pod kątem zwarcia |
| Kontrolka miga, ale lampa nie świeci | Przerwa między sterownikiem a lampą | Napięcie, masę i stan przewodów |
Techniczne wymagania przewidują równomierne miganie w zakresie około 90 ±30 cykli na minutę, czyli od 60 do 120 cykli. Jeżeli tempo wyraźnie odbiega od normy, samochód może nie przejść badania technicznego, szczególnie gdy problem wynika z niesprawnego źródła światła.
Żarówki i LED nie zachowują się tak samo
Tradycyjna żarówka kierunkowskazu ma metalowe włókno i pobiera stosunkowo dużo prądu. Dioda LED zużywa go znacznie mniej, świeci szybciej i zwykle jest trwalsza, ale dla starszego przerywacza może wyglądać jak uszkodzona żarówka.
Po zamontowaniu LED-ów kierunkowskaz potrafi więc zacząć migać zbyt szybko, mimo że wszystkie lampy są sprawne. Rozwiązaniem bywa przerywacz przystosowany do LED, rezystory obciążające albo odpowiednie zakodowanie modułu. Rezystor imituje większy pobór prądu, lecz zamienia część energii w ciepło. Z tego powodu musi mieć właściwą moc i bezpieczne miejsce montażu.
Nie polecam montowania przypadkowych diod bez sprawdzenia homologacji, polaryzacji i parametrów elektrycznych. Lampa może świecić, ale mieć nieprawidłową barwę, zbyt małą widoczność albo niewłaściwy rozkład światła. W oświetleniu zewnętrznym zgodność z homologacją jest ważniejsza niż sama atrakcyjność nowoczesnego wyglądu.
Jak odróżnić awarię lampy od problemu sterowania
Najprostszy test polega na włączeniu świateł awaryjnych. Jeśli jedna lampa nadal nie działa, podejrzenie pada na żarówkę, LED, oprawkę, przewód lub masę. Jeżeli w trybie awaryjnym wszystko działa, a problem pojawia się tylko przy skręcie w jedną stronę, trzeba sprawdzić przełącznik zespolony albo sterowanie konkretnym obwodem.
Przy samochodach z magistralą CAN nie warto zwierać przewodów „na próbę”. Taka instalacja może zarejestrować błąd lub uszkodzić moduł. Bezpieczniejsza jest kontrola napięcia multimetrem i odczyt błędów za pomocą interfejsu diagnostycznego.
Jak prawidłowo używać kierunkowskazów na drodze
Technicznie sprawny układ nie wystarczy, jeśli sygnał zostanie włączony za późno. Kierunkowskaz powinien jasno uprzedzać innych o zamiarze zmiany kierunku jazdy lub pasa. Nie informuje o tym, że manewr już się rozpoczął, lecz daje innym czas na reakcję.
W praktyce oznacza to włączenie sygnału przed rozpoczęciem skrętu, zmianą pasa, zawracaniem albo włączaniem się do ruchu. Po zakończeniu manewru należy go wyłączyć. W autach z automatycznym odbijaniem dźwigni nie zawsze działa to idealnie, zwłaszcza przy łagodnej zmianie pasa, dlatego kontrolka na desce rozdzielczej nadal ma znaczenie.
Krótki ruch dźwigni, zwany komfortowym kierunkowskazem, uruchamia zwykle kilka mignięć bez trwałego przełączenia. Liczba cykli zależy od modelu i konfiguracji auta. To wygodne przy zmianie pasa, ale nie powinno zastępować pełnego sygnału podczas skręcania na skrzyżowaniu.
Światła awaryjne działają na podobnej zasadzie, lecz zasilają jednocześnie lewy i prawy obwód. Ich przeznaczeniem jest ostrzeganie o postoju lub niebezpieczeństwie, a nie sygnalizowanie zwykłego skrętu. Użycie ich podczas manewru może utrudnić innym odczytanie zamiaru kierowcy.
Co sprawdzić przed wizytą u mechanika
Przed oddaniem samochodu do warsztatu można wykonać kilka bezpiecznych czynności. Nie wymagają one demontażu modułów ani specjalistycznego sprzętu, a często od razu wskazują źródło problemu.
- Sprawdź wszystkie kierunkowskazy, także boczne i te w lusterkach.
- Włącz światła awaryjne i porównaj zachowanie każdej strony.
- Obejrzyj żarówkę lub moduł LED pod kątem przepalenia i śladów wilgoci.
- Skontroluj, czy w oprawce nie ma zielonego nalotu, luzu albo nadtopienia.
- Po wymianie źródła światła sprawdź, czy rytm migania wrócił do normy.
- Jeśli problem pojawił się po montażu LED, ustal, czy auto wymaga kodowania lub innego przerywacza.
Nie zaczynałbym od wymiany najdroższego elementu. Najpierw sprawdziłbym źródła światła, bezpiecznik, masę i złącza, a dopiero później przełącznik lub moduł sterujący. Taka kolejność ogranicza koszty i pozwala uniknąć popularnej pułapki, czyli wymiany sprawnego sterownika z powodu zwykłego braku styku.
Sprawny kierunkowskaz to mały element dużego systemu bezpieczeństwa
Kierunkowskaz działa dzięki współpracy przełącznika, zabezpieczenia, przerywacza lub modułu elektronicznego oraz kilku lamp. Zbyt szybkie miganie nie jest „cechą samochodu”, lecz informacją o nieprawidłowym obciążeniu albo usterce, którą warto sprawdzić od razu.
Największą różnicę robią trzy nawyki: kontrola wszystkich lamp, ostrożność przy zamianie żarówek na LED oraz włączanie sygnału odpowiednio wcześnie. Dzięki temu kierunkowskaz spełnia swoje zadanie, czyli daje innym uczestnikom ruchu czytelną informację, co zamierzamy zrobić.
