Jak prawidłowo podłączyć żarówkę H4 w samochodzie
- Żarówka H4 to dwuwłóknowa lampa halogenowa, obsługująca światła mijania i drogowe.
- Standardowy układ pinów to: lewy mijania, górny drogowe, prawy masa, ale mogą występować różnice.
- Kolory przewodów w kostce samochodowej NIE są uniwersalne i zależą od producenta.
- Przed wymianą zawsze odłącz akumulator i nie dotykaj szklanej bańki żarówki gołymi rękami.
- Najczęstsze problemy to błędne podłączenie pinów, słabe światło lub stopiona kostka.
Żarówka H4 – dlaczego jej prawidłowe podłączenie jest absolutnie kluczowe
Prawidłowe podłączenie żarówki H4 to fundament bezpiecznej i komfortowej jazdy. Jako kierowca, doskonale wiem, jak ważne jest, aby nasze oświetlenie działało bez zarzutu, szczególnie w trudnych warunkach drogowych. Błędne podłączenie tej, wydawałoby się, prostej części samochodowej, może prowadzić do szeregu nieprzyjemnych konsekwencji, od mandatu po realne zagrożenie na drodze. Żarówka H4, ze względu na swoją specyficzną budowę, wymaga precyzji podczas montażu.

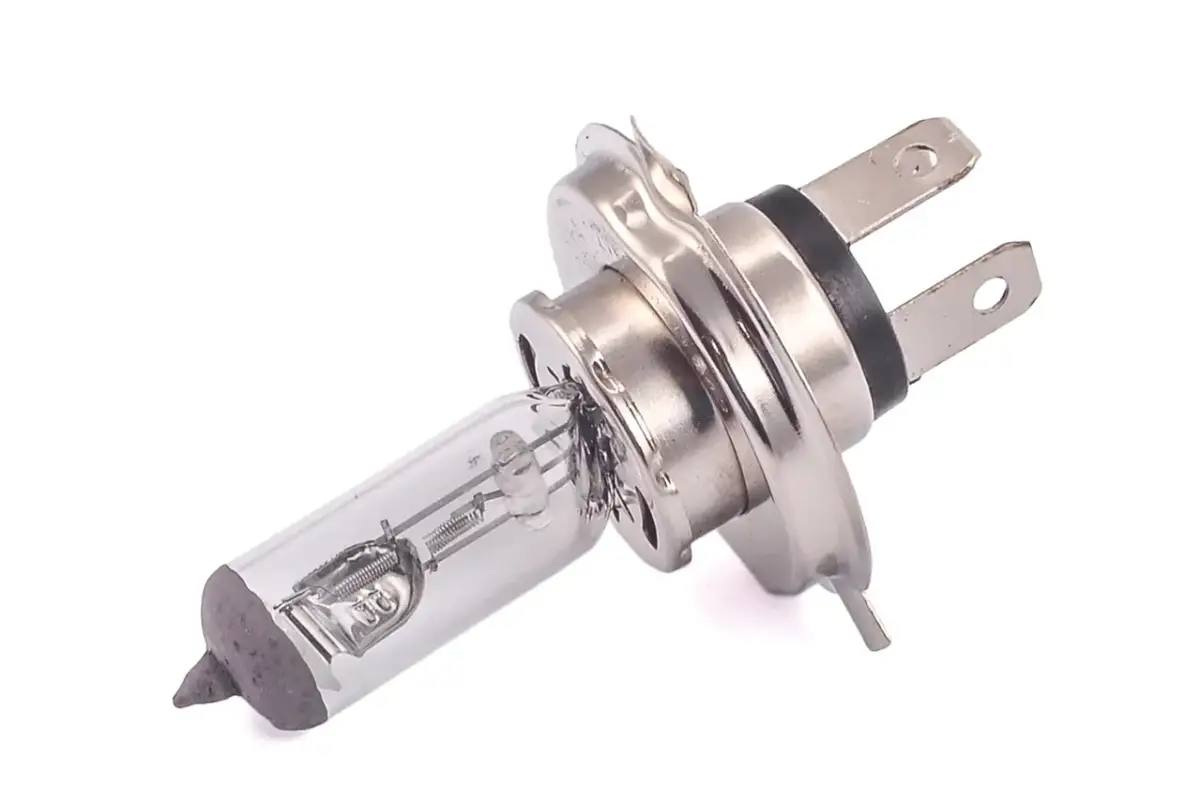

Dwa światła w jednej żarówce: na czym polega fenomen H4
Fenomen żarówki H4 polega na tym, że w jednej, kompaktowej bańce zamknięte są dwa niezależne żarniki. Jeden z nich odpowiada za światła mijania, czyli te, których używamy na co dzień, a drugi za światła drogowe, zwane potocznie "długimi". Standardowa moc takiej żarówki to 60 watów dla świateł drogowych i 55 watów dla świateł mijania, przy napięciu zasilania 12 woltów, typowym dla większości samochodów osobowych. Taka konstrukcja znacząco upraszcza system oświetlenia pojazdu, redukując liczbę potrzebnych elementów, ale jednocześnie nakłada na nas obowiązek dokładnego i poprawnego podłączenia wszystkich trzech styków.
Bezpieczeństwo na drodze zaczyna się od sprawnego oświetlenia
Nie sposób przecenić roli sprawnego oświetlenia w kontekście bezpieczeństwa drogowego. Światła mijania zapewniają nam widoczność drogi po zmroku i w trudnych warunkach atmosferycznych, a także pozwalają innym uczestnikom ruchu nas dostrzec. Światła drogowe z kolei są niezbędne do szybkiego reagowania na nieprzewidziane sytuacje na nieoświetlonych trasach. Nieprawidłowo działające światła czy to brak jednego z nich, czy świecenie "na odwrót" to nie tylko ryzyko spowodowania kolizji, ale także podstawa do nałożenia mandatu przez policję. Dbanie o prawidłowe działanie oświetlenia to zatem nie tylko kwestia komfortu, ale przede wszystkim odpowiedzialności.
Zanim zaczniesz: Niezbędne przygotowanie do wymiany i podłączenia żarówki H4
Każda praca przy samochodzie, nawet tak pozornie prosta jak wymiana żarówki, wymaga odpowiedniego przygotowania. Pozwoli to nie tylko uniknąć błędów, ale przede wszystkim zapewni nasze bezpieczeństwo. Z mojego doświadczenia wiem, że pośpiech jest złym doradcą, zwłaszcza gdy mamy do czynienia z elektryką pojazdu.
Jakich narzędzi możesz potrzebować? Lista minimum
Na szczęście, w większości przypadków, do wymiany żarówki H4 nie potrzebujemy skomplikowanego warsztatu. Zazwyczaj wystarczy zwykły śrubokręt krzyżakowy lub płaski, w zależności od tego, jak zamocowany jest reflektor w danym modelu auta. Czasem przydają się również kombinerki lub mały klucz, jeśli dostęp do żarówki jest utrudniony przez inne elementy komory silnika. Niezbędne będą też czyste rękawiczki, o których powiem za chwilę. W wielu nowoczesnych samochodach wymiana jest na tyle prosta, że można ją przeprowadzić niemal "gołymi rękami", o ile oczywiście zastosujemy odpowiednie środki ostrożności.
Środki ostrożności: odłączony akumulator to podstawa
Praca z elektryką samochodową bez odłączonego akumulatora to proszenie się o kłopoty. Ryzyko porażenia prądem, choć w przypadku 12V jest niewielkie, istnieje, zwłaszcza przy wilgotnych rękach. Znacznie większe jest jednak ryzyko zwarcia, które może uszkodzić nie tylko samą żarówkę, ale także delikatną elektronikę pojazdu, generując koszty idące w tysiące złotych. Dlatego zawsze, ale to zawsze, przed rozpoczęciem jakichkolwiek prac przy przewodach czy złączach, należy odłączyć akumulator. Pamiętajmy o kolejności: najpierw odłączamy klemę ujemną (-), a dopiero potem dodatnią (+). Podłączamy w odwrotnej kolejności.
Czyste ręce, długa żywotność: dlaczego nie wolno dotykać szkła żarówki
To jedna z tych zasad, o której wielu zapomina, a która ma kluczowe znaczenie dla żywotności nowej żarówki. Szkło żarówki halogenowej jest bardzo wrażliwe na tłuszcz i brud. Kiedy dotykamy gołymi palcami szklanej bańki, pozostawiamy na niej niewidoczny gołym okiem tłuszcz. Podczas pracy żarówki, miejsce to nagrzewa się znacznie bardziej niż pozostałe części bańki. Powoduje to nierównomierne rozchodzenie się ciepła, co z kolei prowadzi do naprężeń w szkle i może skutkować jego pęknięciem lub szybszym przepaleniem żarnika. Dlatego zawsze używajmy czystych rękawiczek lub chusteczki, aby zamontować żarówkę.
Tajemnice trzech pinów: Jak rozszyfrować schemat podłączenia H4
Kluczem do prawidłowego podłączenia żarówki H4 jest zrozumienie, za co odpowiada każdy z jej trzech pinów. To właśnie tutaj najczęściej dochodzi do błędów, które skutkują nieprawidłowym działaniem świateł. Dlatego poświęćmy chwilę na dokładne przyjrzenie się złączu.
Anatomia złącza H4: który pin za co odpowiada
Patrząc na żarówkę H4 od tyłu, czyli od strony, gdzie podłączamy kostkę elektryczną, standardowy układ pinów wygląda następująco: pin po lewej stronie odpowiada za światła mijania, pin znajdujący się na górze jest od świateł drogowych, a pin po prawej stronie to masa. Trzeba jednak pamiętać, że istnieją pewne odstępstwa od tej reguły. W rzadszych konfiguracjach pin górny może pełnić funkcję masy, a dwa dolne piny obsługiwać światła mijania i drogowe. Dlatego nigdy nie należy zakładać, że schemat jest zawsze taki sam. Zawsze warto to zweryfikować.
Światła mijania, drogowe, masa – jak je rozpoznać w kostce Twojego auta
Identyfikacja przewodów w kostce pojazdu to etap, który wymaga nieco więcej uwagi. Najpewniejszą metodą jest użycie miernika uniwersalnego, czyli multimetru, lub próbnika napięcia. Po odłączeniu starej żarówki, ale przy podłączonym akumulatorze i włączonym zapłonie, możemy krok po kroku sprawdzić funkcje poszczególnych przewodów. Zaczynamy od masy zazwyczaj jest to przewód, który ma ciągłość z karoserią pojazdu. Następnie włączamy światła mijania i sprawdzamy, który przewód jest pod napięciem. Powtarzamy tę czynność dla świateł drogowych. Pamiętajmy, aby podczas tych pomiarów nie doprowadzić do zwarcia, dlatego najlepiej jest, gdy żarówka jest odłączona.
Czy kolory kabli w kostce H4 są uniwersalne? (Podpowiedź: nie!)
To bardzo ważne, aby zrozumieć kolory kabli w kostce samochodowej NIE są w żaden sposób ustandaryzowane. Producenci samochodów stosują różne schematy kolorystyczne, które mogą się różnić nie tylko między markami, ale nawet między różnymi modelami tego samego producenta. Dlatego poleganie wyłącznie na kolorach przewodów jest bardzo ryzykowne i może prowadzić do błędów. Według danych auto-master-klub.pl, brak uniwersalnych kolorów kabli jest jedną z najczęstszych przyczyn nieprawidłowego podłączenia żarówki H4. Zawsze zalecam weryfikację za pomocą miernika.
Podłączenie żarówki H4 krok po kroku: Prosty poradnik dla każdego kierowcy
Teraz, gdy wiemy już, dlaczego prawidłowe podłączenie jest ważne i jak się do niego przygotować, przejdźmy do konkretnych kroków. Ten prosty poradnik przeprowadzi Cię przez cały proces wymiany i podłączenia żarówki H4.
Krok 1: Dostęp do reflektora i demontaż starej żarówki
Pierwszym krokiem jest uzyskanie dostępu do żarówki w reflektorze. Zazwyczaj wymaga to otwarcia maski silnika i zlokalizowania tylnej części reflektora. Czasem trzeba zdjąć plastikową osłonę lub odpiąć zatrzask mocujący żarówkę. Po uzyskaniu dostępu, odepnij kostkę elektryczną od starej żarówki. Następnie zwolnij sprężynę lub zatrzask, który trzyma żarówkę w miejscu. Ostrożnie wyjmij starą żarówkę z gniazda, pamiętając o tym, aby jej nie upuścić.
Krok 2: Identyfikacja przewodów w kostce pojazdu
Zanim włożysz nową żarówkę, upewnij się, że wiesz, który przewód w kostce pojazdu odpowiada za masę, a które za światła mijania i drogowe. Skorzystaj z wiedzy zdobytej w poprzedniej sekcji i, jeśli to konieczne, użyj miernika, aby potwierdzić swoje przypuszczenia. To kluczowy moment, aby uniknąć błędów na późniejszym etapie.
Krok 3: Prawidłowe wpięcie nowej żarówki H4 w gniazdo
Weź nową żarówkę H4, pamiętając o tym, aby nie dotykać jej szklanej bańki gołymi rękami. Ostrożnie umieść ją w gnieździe reflektora. Upewnij się, że jest ona prawidłowo osadzona i zabezpieczona sprężyną lub zatrzaskiem. Żarówka powinna siedzieć stabilnie i pewnie.
Krok 4: Podłączenie kostki i finalne sprawdzenie działania świateł
Teraz podłącz kostkę elektryczną do nowej żarówki. Upewnij się, że piny w kostce są prawidłowo wpięte w odpowiednie gniazda żarówki, zgodnie z wcześniejszą identyfikacją. Po podłączeniu akumulatora (najpierw klemę dodatnią, potem ujemną), przeprowadź dokładny test działania świateł. Włącz zapłon, a następnie kolejno światła mijania i drogowe. Sprawdź, czy oba żarniki działają poprawnie, czy światła przełączają się bez problemu i czy nie ma odwrotnego działania. Upewnij się, że wszystko świeci jasno i równomiernie.
Coś poszło nie tak? Najczęstsze problemy z podłączeniem i ich błyskawiczne rozwiązania
Nawet przy najlepszych chęciach, czasem coś może pójść nie tak. Nie martw się, większość problemów związanych z podłączeniem żarówki H4 ma swoje proste rozwiązania. Oto najczęstsze z nich.
Świecą tylko światła drogowe (lub tylko mijania) – gdzie szukać błędu
Jeśli po wymianie żarówki świecą Ci tylko światła drogowe lub tylko mijania, najprawdopodobniej doszło do błędnego podłączenia pinów w kostce. Inną możliwością jest uszkodzenie jednego z żarników w nowej żarówce choć to rzadsze, warto to mieć na uwadze. Zacznij od ponownego sprawdzenia pinoutu, czyli przypisania pinów do funkcji. Upewnij się, że przewody są wpięte w odpowiednie miejsca. Warto również sprawdzić ciągłość obwodu dla obu żarników za pomocą multimetru. Problemy z masą również mogą objawiać się w ten sposób.
Światła działają odwrotnie? Problem zamienionych pinów
Sytuacja, w której po włączeniu świateł mijania świecą się drogowe, a po przełączeniu na drogowe mijania, jest klasycznym objawem zamienionych miejscami przewodów odpowiedzialnych za te dwa tryby. Oznacza to, że przewody od świateł mijania i drogowych zostały podłączone do niewłaściwych pinów w żarówce. Rozwiązanie jest proste: należy skorygować podłączenie przewodów w kostce pojazdu, zamieniając je miejscami zgodnie z prawidłowym schematem.
Żarówka świeci bardzo słabo lub migocze – winna kostka czy masa
Jeśli zauważysz, że żarówka świeci bardzo słabo, migocze lub jej światło jest nierówne, przyczyną najczęściej jest słaby styk w kostce przyłączeniowej lub problemy z masą. Może to być spowodowane korozją na przewodach, w samej kostce lub w gnieździe żarówki. Upewnij się, że wszystkie połączenia są czyste i pewne. Sprawdź, czy masa jest prawidłowo podłączona i nie ma luzów. Czasem wystarczy delikatne dogięcie styków w kostce, aby poprawić kontakt.
Stopiona kostka H4 – dlaczego tak się dzieje i jak temu zapobiec
Topiąca się kostka H4 to poważny problem, który może doprowadzić do uszkodzenia instalacji elektrycznej. Zazwyczaj nie jest to spowodowane zwarciem, lecz złym stykiem na jednym z połączeń. Taki luźny styk generuje zwiększoną rezystancję, co prowadzi do wydzielania się dużej ilości ciepła i topienia plastiku kostki. Aby temu zapobiec, kluczowe jest zapewnienie pewnego i czystego styku między żarówką a kostką. Regularne sprawdzanie stanu kostki, czyszczenie styków oraz stosowanie wysokiej jakości zamienników mogą znacząco zmniejszyć ryzyko wystąpienia tego problemu.
Warto wiedzieć: Podłączenie niestandardowych żarówek H4 (np. LED)
Rynek oświetlenia samochodowego stale się rozwija, a żarówki LED H4 stają się coraz popularniejszą alternatywą dla tradycyjnych halogenów. Choć fizyczne złącze jest takie samo, ich podłączenie może wymagać pewnych dodatkowych uwag.
Czy żarówki LED H4 podłącza się tak samo jak halogenowe
Chociaż żarówki LED H4 posiadają to samo, trójpinowe złącze co ich halogenowe odpowiedniki, ich podłączenie może być nieco bardziej skomplikowane. Często wymagają one zastosowania zewnętrznych sterowników, tak zwanych driverów, lub modułów Canbus. Są one niezbędne do prawidłowej współpracy z komputerem pokładowym pojazdu, który w przeciwnym razie może zgłaszać błąd "spalonej żarówki" lub powodować migotanie światła. Niektóre nowoczesne żarówki LED są zaprojektowane jako "plug and play", czyli można je podłączyć bezpośrednio, ale zawsze warto sprawdzić specyfikację producenta.

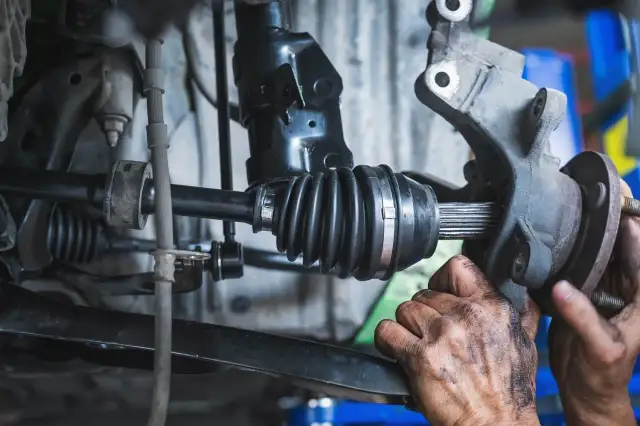

Przeczytaj również: Przegub w aucie - stukanie przy skręcaniu? Objawy, koszty, wymiana
Problem z polaryzacją w LED-ach – co to oznacza i jak go rozwiązać
Diody LED, w przeciwieństwie do tradycyjnych żarówek, są wrażliwe na polaryzację, czyli kierunek przepływu prądu. Oznacza to, że jeśli podłączymy je odwrotnie, po prostu nie będą świecić. Jeśli po podłączeniu nowej żarówki LED H4 światło nie zapala się, pierwszym krokiem jest próba odwrócenia polaryzacji. W niektórych przypadkach można to zrobić, zamieniając miejscami przewody zasilające w kostce pojazdu, jeśli jest to technicznie możliwe, lub stosując specjalne adaptery zmieniające polaryzację. Na szczęście, wiele nowoczesnych żarówek LED jest wyposażonych w układy elektroniczne, które automatycznie korygują polaryzację, eliminując ten problem.
