Układ ABS rzadko psuje się wyłącznie „sam z siebie”. Częściej winna jest wiązka, zasilanie, pierścień impulsowy albo czujnik prędkości koła, więc zanim wymienię część, wolę zrobić prosty test i zawęzić usterkę. Poniżej pokazuję, jak sprawdzić czujnik ABS miernikiem, krok po kroku, żeby odróżnić awarię sensora od problemu instalacji.
Najważniejsze rzeczy, które warto sprawdzić od razu
- Najpierw sprawdzam zapis błędów, napięcie akumulatora i bezpieczniki, bo słabe zasilanie potrafi zmylić całą diagnozę.
- Czujnik pasywny mierzę inaczej niż aktywny; w tym drugim przypadku opór zwykle nie daje mi wiarygodnej odpowiedzi.
- Przy czujniku pasywnym szukam oporności cewki i napięcia zmiennego podczas obracania kołem.
- Przy czujniku aktywnym sprawdzam zasilanie, masę i zmianę sygnału, a nie samą rezystancję.
- Jeśli wynik nie pasuje do objawu, porównuję drugie koło osi i oglądam wiązkę oraz pierścień impulsowy.
- Gdy multimetr pokazuje tylko część obrazu, dołączam tester diagnostyczny albo oscyloskop.
Co ustalam przed podłączeniem miernika

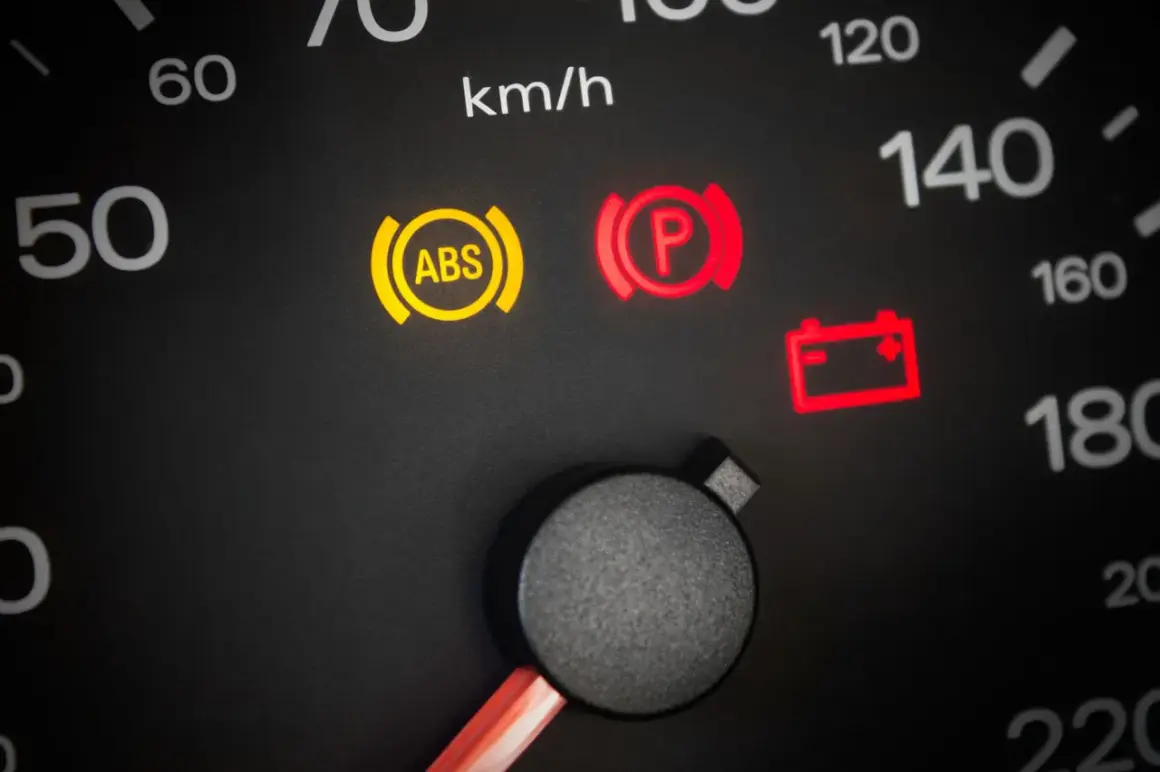

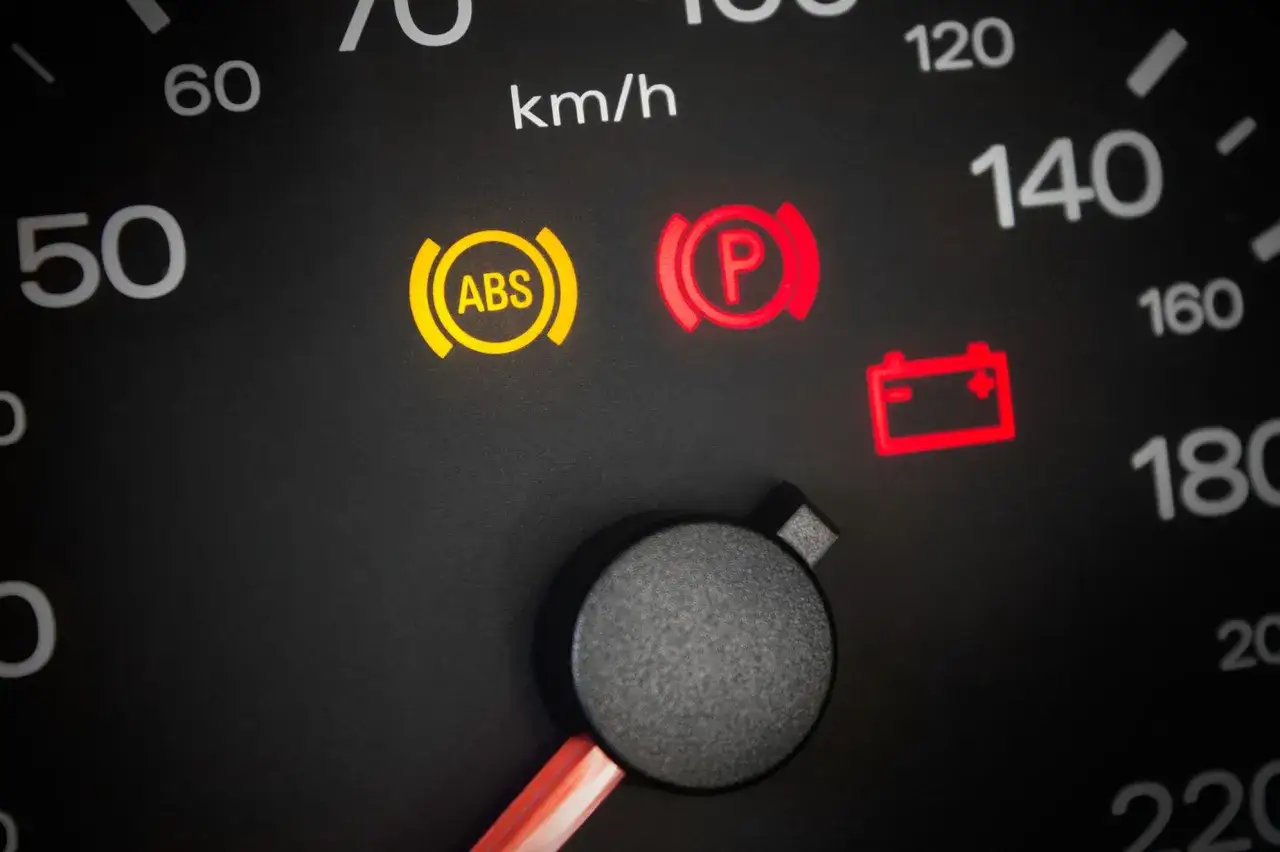

Zanim w ogóle dotknę sondami złącza, chcę wiedzieć, czy problem dotyczy samego czujnika, czy raczej zasilania i mechaniki przy kole. Kontrolka ABS, ESP albo TCS może zapalić się po przerwie w przewodzie, spadku napięcia, uszkodzeniu pierścienia magnetycznego w łożysku albo po prostu po zabrudzeniu elementu odczytowego.
- Sprawdzam, czy w pamięci sterownika jest konkretny błąd odnoszący się do jednego koła.
- Patrzę na stan akumulatora, bo niskie napięcie potrafi dać fałszywe objawy i błędne odczyty.
- Oglądam bezpieczniki związane z układem ABS.
- Kontroluję wtyczkę, wiązkę, mocowanie czujnika i miejsce jego osadzenia.
- Porównuję ciśnienie w oponach, ich rozmiar i luz łożyska, bo mechanika też potrafi zmienić sygnał prędkości koła.
Jeśli ten etap pominę, bardzo łatwo pomylę uszkodzony czujnik z problemem, który leży obok niego. Kiedy mam już podstawy, rozdzielam czujniki na pasywne i aktywne, bo od tego zależy cały dalszy pomiar.
Jak rozpoznać typ czujnika i dobrać właściwy pomiar
W praktyce nie rozpoznaję czujnika po samym wyglądzie. Liczy się dokumentacja auta, liczba przewodów i sposób, w jaki sensor współpracuje ze sterownikiem ABS.
| Typ czujnika | Jak działa | Co mierzę miernikiem | Czego nie traktuję jako rozstrzygającego |
|---|---|---|---|
| Czujnik pasywny, indukcyjny | Sam generuje sygnał podczas obrotu koła i nie potrzebuje osobnego zasilania z modułu | Oporność cewki oraz napięcie zmienne podczas obracania kołem | Brak zasilania na kostce nie jest tu błędem, bo taki sensor go po prostu nie potrzebuje |
| Czujnik aktywny, Hall lub magnetorezystancyjny | Jest zasilany przez sterownik i wysyła sygnał cyfrowy albo impulsowy | Napięcie zasilania, masę i zmianę sygnału | Pomiar oporu nie daje tu wiarygodnej diagnozy |
Najważniejsza różnica jest prosta: czujnik aktywny zwykle nie poddaje się testowi omomierzem tak jak pasywny. W autach z końca lat 90. i nowszych takie sensory są dziś bardzo częste, więc ta różnica ma realne znaczenie przy każdej diagnostyce. Mając typ czujnika, mogę przejść do samego pomiaru.
Krok po kroku jak wykonuję pomiar miernikiem
Tu liczy się porządek działań. Samo wpięcie sond w kostkę niczego nie wyjaśnia, jeśli wcześniej nie sprawdziłem zasilania, nie oczyściłem złącza i nie wiem, z jakim typem czujnika mam do czynienia.
Czujnik pasywny
- Wyłączam zapłon i odłączam wtyczkę czujnika.
- Ustawiam multimetr na pomiar oporu i mierzę między pinami sensora.
- Porównuję odczyt z drugim kołem tej samej osi oraz z danymi dla konkretnego modelu.
- Jeżeli miernik pokazuje przerwę albo niemal zwarcie, traktuję to jako mocny sygnał uszkodzenia czujnika lub przewodu.
- Przełączam miernik na napięcie zmienne i obracam koło ręką, obserwując, czy pojawia się sygnał rosnący wraz z ruchem.
Przeczytaj również: Światła postojowe - Kiedy ich używać i jak działają?
Czujnik aktywny
- Włączam zapłon i sprawdzam napięcie zasilania na kostce czujnika względem masy.
- Jeśli dostęp do styków jest trudny, używam cienkiej sondy albo adaptera, żeby nie uszkodzić złącza.
- Kontroluję, czy masa jest stabilna i czy przewód nie ma przerwy po drodze do sterownika.
- Jeśli mój multimetr ma funkcję częstotliwości albo wypełnienia sygnału, obracam koło powoli i patrzę, czy odczyt reaguje. Gdy miernik pokazuje tylko orientacyjne wartości, do pewnej oceny potrzebny jest oscyloskop.
To właśnie na tym etapie zwykle wychodzi, czy winny jest sam czujnik, czy tylko jego otoczenie. Sam wynik z miernika jeszcze niczego nie przesądza, dlatego zawsze zestawiam go z objawami i stanem mechaniki przy kole.
Jak odczytać wyniki i nie pomylić usterki czujnika z instalacją
Najgorszy scenariusz to wymiana sprawnego sensora, gdy problem siedzi w wiązce albo w pierścieniu magnetycznym. Dlatego wynik pomiaru interpretuję zawsze w kontekście całego układu.
| Wynik pomiaru | Co zwykle oznacza | Co sprawdzam dalej |
|---|---|---|
| Brak ciągłości na czujniku pasywnym | Przerwa w cewce albo uszkodzenie przewodu | Wtyczkę, wiązkę przy zwrotnicy, miejsce przetarcia, sam sensor |
| Oporność bliska zeru | Zwarcie wewnętrzne lub zwarcie w przewodzie | Stan izolacji, zawilgocenie złącza, uszkodzenie mechaniczne |
| Brak napięcia zasilania na aktywnym czujniku | Problem z bezpiecznikiem, wiązką, masą albo sterownikiem | Tor zasilania od modułu ABS do wtyczki czujnika |
| Zasilanie jest, ale sygnał nie reaguje | Uszkodzony sensor, zbyt duży luz łożyska albo problem z pierścieniem impulsowym | Stan łożyska, magnetyczny pierścień w piaście, czystość gniazda |
| Błąd wraca tylko na jednym kole | Usterka lokalna, a nie ogólny problem systemu | Tę stronę auta, na której wskazuje diagnostyka, plus porównanie z drugim kołem osi |
W praktyce bardzo często okazuje się, że sam czujnik jest tylko ofiarą uboczną. Jeśli w pamięci siedzi błąd konkretnego koła, a obok widać luzy, zabrudzenie albo uszkodzony przewód, diagnozę prowadzę dalej właśnie w tym kierunku. To prowadzi prosto do typowych błędów przy pomiarze.
Najczęstsze błędy, które fałszują diagnozę
Najczęściej widzę kilka powtarzalnych pomyłek. Każda z nich może sprawić, że miernik pokaże coś, co wygląda na awarię czujnika, choć faktycznie problem leży gdzie indziej.
- Sprawdzanie aktywnego czujnika wyłącznie w trybie omomierza.
- Pobieranie odczytu przez zaśniedziałe, zabrudzone albo niedociśnięte styki.
- Ignorowanie słabego akumulatora i spadków napięcia w instalacji.
- Brak porównania z drugim kołem tej samej osi.
- Pomijanie luzu łożyska, stanu opony i ciśnienia w kole.
- Wyciąganie wniosków po jednym odczycie, bez jazdy próbnej i ponownego sprawdzenia błędów.
Jeśli uniknę tych pułapek, diagnoza jest zwykle szybsza i dużo bardziej pewna. Gdy mimo tego wynik nadal nie składa się w całość, przechodzę do narzędzi, które pokazują więcej niż sam multimetr.
Kiedy sam miernik nie wystarczy
Miernik świetnie nadaje się do pierwszej selekcji, ale nie zawsze pokaże pełny obraz. Przy czujnikach aktywnych, szczególnie gdy błąd pojawia się tylko chwilowo, dużo więcej daje tester diagnostyczny albo oscyloskop.
- Jeśli błąd wraca sporadycznie, odczyt danych bieżących podczas jazdy próbnej jest cenniejszy niż pojedynczy pomiar na postoju.
- Jeśli sygnał wygląda podejrzanie, ale nie jest jednoznacznie zerwany, oscyloskop pokazuje kształt przebiegu lepiej niż zwykły miernik.
- Jeśli dostęp do styków jest kiepski, robię pomiar bezpośrednio przy złączu czujnika i nie ufam przypadkowym „przebiciom” przez korozję.
- Jeśli producent auta przewiduje dodatkową procedurę, trzymam się jej zamiast zgadywać po uniwersalnym schemacie.
- Jeśli po skasowaniu błędu wszystko wydaje się wracać do normy, ale po jeździe próbnej kod pojawia się ponownie, szukam przyczyny jeszcze raz w wiązce, pierścieniu albo łożysku.
W praktyce najlepsze wyniki daje połączenie pomiaru, odczytu błędów i oględzin mechanicznych. Kiedy już wiem, co dokładnie było przyczyną, sprawdzam jeszcze ostatni etap, żeby problem nie wrócił po tygodniu.
Co sprawdzić po naprawie, żeby błąd nie wrócił
Po wymianie czujnika albo naprawie wiązki nie kończę pracy na samym montażu. Zawsze robię jeszcze kilka prostych rzeczy, bo to one decydują o trwałym efekcie.
- Czyszczę miejsce osadzenia czujnika i powierzchnię styku.
- Układam przewód tak, żeby nie ocierał o zawieszenie ani o ruchome elementy koła.
- Sprawdzam moment dokręcenia zgodnie z danymi producenta.
- Kasuję zapisane błędy i odczytuję pamięć jeszcze raz po naprawie.
- Robię jazdę próbną z podłączoną diagnostyką i obserwuję parametry bieżące.
- Po powrocie ponownie sprawdzam wszystkie sterowniki, bo usterka ABS potrafi zostawić ślad także poza modułem hamulców.
Jeśli mam trzymać się jednej zasady, to brzmi ona tak: najpierw typ czujnika, potem zasilanie, potem sygnał, a dopiero na końcu wymiana części. Taka kolejność pozwala szybko odpowiedzieć na pytanie, które stoi za całym tematem: jak sprawdzić czujnik ABS miernikiem bez zgadywania i bez niepotrzebnych kosztów.
