Katalizator z zewnątrz bywa myląco prosty: wygląda jak metalowa puszka wpięta w wydech, ale w środku kryje wkład o bardzo precyzyjnej budowie. Poniżej wyjaśniam, jak wygląda katalizator od zewnątrz i w środku, gdzie go szukać w samochodzie, czym różni się od tłumika i DPF oraz po czym poznać, że jest uszkodzony.
Najkrócej rzecz ujmując, katalizator to stalowa obudowa z wkładem w kształcie plastra miodu
- Na zewnątrz najczęściej widzisz metalową puszkę z rurą wejściową i wyjściową.
- W środku znajduje się ceramiczny albo metalowy monolit z wieloma kanalikami.
- W nowoczesnych autach katalizator bywa bardzo blisko silnika, a czasem jest zintegrowany z kolektorem wydechowym.
- Uszkodzony wkład może grzechotać, dławić silnik albo wywoływać kontrolkę check engine.
- Po samym kształcie obudowy nie da się pewnie ocenić sprawności elementu.

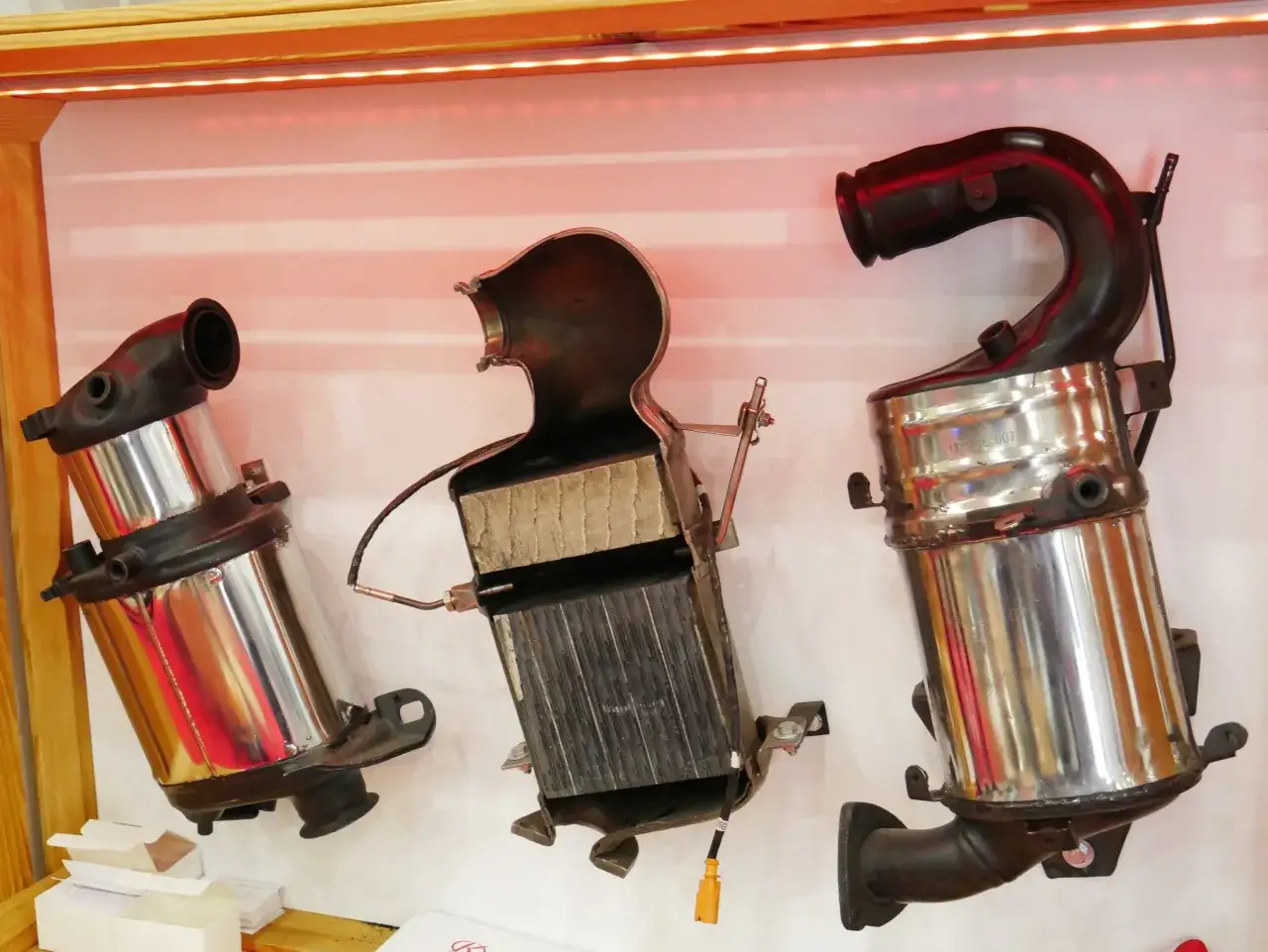

Jak wygląda katalizator z zewnątrz i w środku
Z zewnątrz katalizator zwykle przypomina krótki, masywny odcinek rury z poszerzoną obudową. Najczęściej jest wykonany ze stali nierdzewnej, ma spawane łączenia, kołnierze albo obejmy i jest zamontowany tak, by znosić bardzo wysoką temperaturę oraz drgania. W niektórych autach widać na nim także gniazda sond lambda, czyli czujników mierzących skład spalin.
W środku jest już znacznie ciekawiej. Wkład, nazywany monolitem, ma strukturę setek albo tysięcy drobnych kanalików. To właśnie ten układ przypomina plaster miodu i daje bardzo dużą powierzchnię kontaktu spalin z warstwą aktywną. Corning opisuje takie wkłady jako rozwiązanie, które przy niewielkim rozmiarze potrafi zaoferować ogromną powierzchnię reakcji.
| Element | Jak go rozpoznać | Co to mówi o katalizatorze |
|---|---|---|
| Obudowa | Metalowa, zwykle spłaszczona puszka w linii wydechu | Chroni wkład przed temperaturą i uderzeniami |
| Wlot i wylot | Dwie rury po przeciwnych stronach lub przyspawane końcówki | Spaliny przepływają przez element, a nie omijają go bokiem |
| Sondy lambda | Gwintowane czujniki wkręcone przed i za katalizatorem | Układ sterowania silnikiem kontroluje skład spalin |
| Wkład wewnętrzny | Niewidoczny bez rozcięcia obudowy, zwykle ceramiczny lub metalowy | To właściwa część oczyszczająca spaliny |
Jeśli po takim opisie łatwiej wyobrazić sobie element pod autem, od razu prościej odróżnić go od innych części układu wydechowego, które z wierzchu potrafią wyglądać bardzo podobnie.
Gdzie go szukać w samochodzie i z czym najłatwiej go pomylić
Katalizator znajduje się na linii wydechowej między silnikiem a dalszą częścią układu, ale dokładne miejsce zależy od auta. W starszych konstrukcjach bywa niżej, pod podłogą, a w nowszych często siedzi bardzo blisko kolektora wydechowego, żeby szybciej się nagrzewał i zaczął działać po rozruchu.
Najwięcej pomyłek robi się przy porównywaniu katalizatora z tłumikiem, rezonatorem i filtrem DPF. Z zewnątrz wszystkie te części mogą wyglądać jak metalowe puszki, ale ich funkcja i wnętrze są inne.
| Element | Wygląd | Najważniejsza różnica |
|---|---|---|
| Katalizator | Zwykle średniej wielkości metalowa obudowa w linii wydechu | W środku ma wkład oczyszczający spaliny |
| DPF | Podobna puszka, często większa i cięższa | Filtruje sadzę, a nie tylko zmienia skład gazów |
| Tłumik | Większa obudowa, często bardziej płaska lub podłużna | Redukuje hałas, zwykle nie ma aktywnego wkładu katalitycznego |
| Rezonator | Prosty, podłużny element w rurze wydechowej | Wygładza dźwięk, ale nie pełni funkcji oczyszczania spalin |
W dieslach pomyłka bywa szczególnie łatwa, bo obok katalizatora pracuje też filtr DPF, a czasem oba elementy są bardzo blisko siebie. Dlatego sam kształt obudowy to za mało, żeby wyciągać pewne wnioski. Następny krok to sprawdzenie, jakie sygnały zdradzają zużycie albo uszkodzenie wkładu.
Po czym poznać zużycie albo uszkodzenie wkładu
Na zewnątrz katalizator może wyglądać dobrze, a mimo to w środku być częściowo stopiony, pęknięty albo zapchany. Najczęściej psuje go długotrwałe przegrzewanie, jazda z wypadaniem zapłonów, spalanie oleju lub przedostawanie się niespalonego paliwa do wydechu.
- Metaliczne grzechotanie po rozgrzaniu lub przy zmianie obrotów może oznaczać, że wkład się rozpadł.
- Spadek mocy i ospała reakcja na gaz często wskazują na zatkanie przepływu spalin.
- Wyraźny zapach siarki albo ostrzejszy niż zwykle zapach spalin bywa sygnałem, że element nie pracuje prawidłowo.
- Kontrolka check engine nie mówi wprost, że winny jest katalizator, ale często pokazuje problem z mieszanką lub skutecznością oczyszczania spalin.
- Ślady przegrzania, przebarwienia obudowy lub pęknięcia spawów są już wyraźnym ostrzeżeniem.
W praktyce sam wygląd zewnętrzny zdradza tylko część prawdy. Jeśli obudowa jest cała, a auto traci moc albo zaczyna więcej palić, problem może siedzieć głębiej niż w tym, co widać na pierwszy rzut oka. Dlatego warto sprawdzić układ bez rozcinania wydechu.
Jak sprawdzić stan bez rozcinania układu wydechowego
Nie trzeba od razu demontować połowy wydechu, żeby zyskać sensowny obraz sytuacji. Ja zwykle zaczynam od prostych rzeczy: oględzin z kanału lub podnośnika, odczytu błędów z OBD i sprawdzenia, czy układ nie ma śladów przegrzania, nieszczelności albo mechanicznego uszkodzenia.
- Oględziny obudowy - szukam pęknięć, wgnieceń, śladów spawania i przebarwień od wysokiej temperatury.
- Diagnostyka komputerowa - odczytuję błędy dotyczące sond lambda, mieszanki i skuteczności pracy katalizatora.
- Kontrola sond i połączeń - nieszczelność przed katalizatorem potrafi dawać objawy podobne do jego uszkodzenia.
- Endoskop - jeśli konstrukcja na to pozwala, można zajrzeć do wnętrza i sprawdzić, czy wkład nie jest rozpadnięty lub stopiony.
- Pomiar przeciwciśnienia - sprawdza opór przepływu spalin i pokazuje, czy układ nie jest przytkany.
Ważne jest jedno: żaden pojedynczy test nie daje stuprocentowej pewności w każdym aucie. Dopiero zestaw objawów, oględzin i diagnostyki pokazuje, czy katalizator jest faktycznie winny, czy tylko dostał pośrednio rykoszetem od innej usterki. To prowadzi do najczęstszego błędu: wymiany elementu bez usunięcia przyczyny, która go zniszczyła.
Kiedy wygląd sugeruje awarię, a kiedy problem leży gdzie indziej
Wiele katalizatorów trafia do wymiany nie dlatego, że same z siebie się zużyły, tylko dlatego, że coś wcześniej uszkodziło ich wnętrze. Najczęściej winne są wypadanie zapłonów, niesprawne wtryskiwacze, lejący olej, źle działająca sonda lambda albo nieszczelność dolotu, przez którą silnik pracuje poza prawidłowym zakresem.
Jeżeli w aucie wyraźnie widać uszkodzoną obudowę, to sprawa jest prosta. Jeśli jednak obudowa wygląda normalnie, a samochód ma objawy typu spadek mocy, większe spalanie i błędy mieszanki, problem może być znacznie bardziej złożony niż sam katalizator.
- Uszkodzony wkład - grzechocze, sypie się lub blokuje przepływ spalin.
- Problem w silniku - katalizator jest tylko ofiarą uboczną, a po naprawie i tak trzeba zająć się przyczyną.
- Przeróbka lub wycięcie - z zewnątrz może wyglądać „w porządku”, ale faktycznie brakuje najważniejszego elementu.
W praktyce nie opłaca się mylić skutku z przyczyną. Katalizator wymieniony bez naprawy źródła problemu zwykle długo nie pożyje, dlatego przed decyzją o kosztach zawsze sprawdzam cały układ, a nie tylko jedną puszkę w wydechu. Przy oględzinach auta warto patrzeć właśnie tak szeroko.
Na co zwrócić uwagę przy oględzinach auta z katalizatorem
Jeśli oglądasz auto przed zakupem albo oceniasz je po awarii, nie zatrzymuj się na samym wyglądzie obudowy. Sprawdź, czy w historii serwisowej są naprawy związane z układem zapłonowym i mieszanką, czy na desce nie świeci kontrolka silnika i czy spod auta nie słychać metalicznego brzęczenia po odpaleniu. To często daje lepszy obraz niż szybkie spojrzenie z boku.
- Na zimnym starcie zwróć uwagę, czy silnik pracuje równo.
- Posłuchaj, czy spod podłogi nie dochodzi grzechotanie przy lekkim dodaniu gazu.
- Sprawdź, czy obudowa nie ma śladów cięcia, spawania lub świeżo założonych obejm.
- Jeśli to możliwe, podłącz diagnostykę OBD i sprawdź błędy mieszanki oraz sond.
- W dieslu upewnij się, że nie oglądasz tylko DPF-u, bo katalizator może być osobnym elementem lub częścią większego zespołu.
Gdy patrzę na katalizator, zawsze traktuję go jak część większego układu, a nie samodzielny gadżet pod autem. Taka perspektywa oszczędza błędnych diagnoz, niepotrzebnych wydatków i rozczarowań przy oględzinach samochodu.
