Artykuł ma za zadanie rozjaśnić jeden z kluczowych, lecz często niezrozumianych mechanizmów w silniku samochodowym. Dowiesz się, która część odpowiada za precyzyjne sterowanie zaworami, jak działa ten złożony system i jakie są jego podstawowe odmiany, co pozwoli Ci lepiej zrozumieć serce Twojego pojazdu.
Wałek rozrządu: serce sterowania zaworami w silniku Wałek rozrządu steruje otwieraniem i zamykaniem zaworów ssących i wydechowych Krzywki na wałku naciskają na elementy pośredniczące, otwierając zawory Jego praca musi być zsynchronizowana z wałem korbowym, zazwyczaj paskiem lub łańcuchem Istnieją różne typy układów rozrządu: OHV, SOHC, DOHC Nowoczesne silniki wykorzystują zmienne fazy rozrządu (VVT) dla optymalizacji Awarie wałka rozrządu objawiają się nierówną pracą silnika i hałasami
Kluczowy element mechanicznej precyzji: Co faktycznie steruje zaworami w silniku Twojego samochodu?

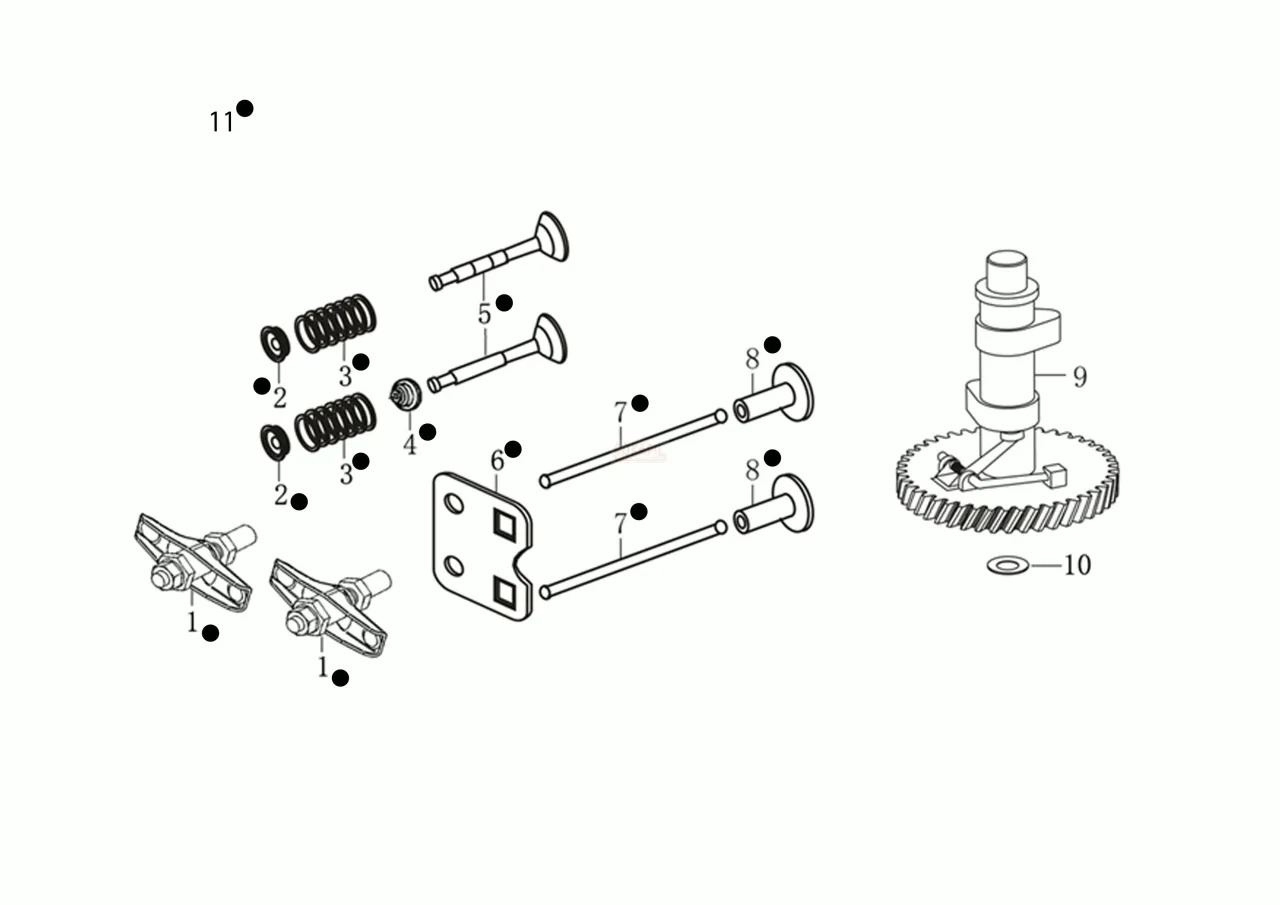

Za sterowanie pracą zaworów ssących i wydechowych w silniku samochodowym odpowiada przede wszystkim wałek rozrządu. Jest to kluczowy element układu rozrządu, który poprzez specjalne wypustki, zwane krzywkami, w odpowiednim momencie naciska na elementy pośredniczące, takie jak popychacze czy dźwigienki. Ten precyzyjny nacisk prowadzi do otwarcia zaworów, umożliwiając wymianę mieszanki paliwowo-powietrznej lub spalin. Zamknięcie zaworów następuje najczęściej za pomocą sprężyn zaworowych, gdy nacisk krzywki ustaje, co zapewnia szczelność komory spalania.

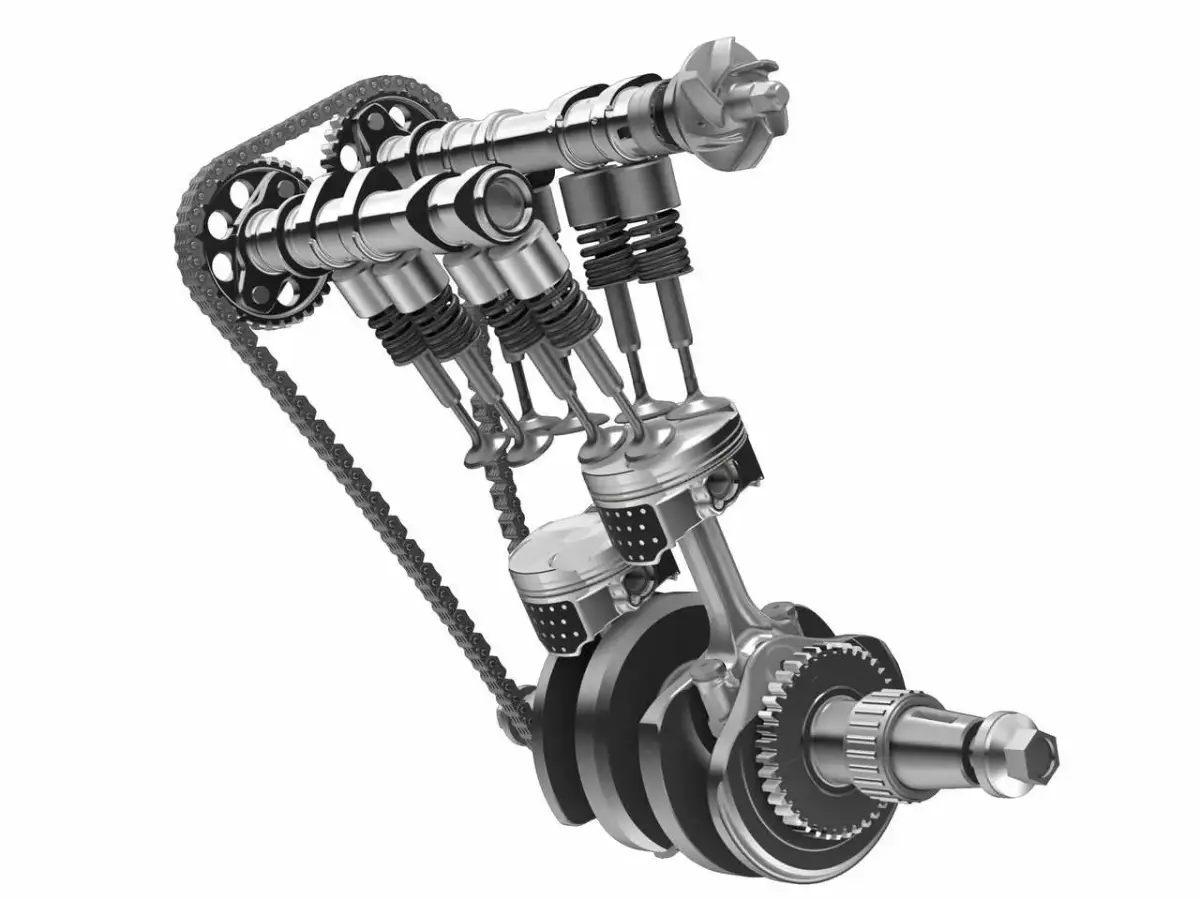

Praca wałka rozrządu musi być idealnie zsynchronizowana z ruchem tłoków, za co odpowiada wał korbowy. Ta precyzyjna synchronizacja jest kluczowa dla prawidłowego działania silnika. Zapewnia ją napęd rozrządu, realizowany najczęściej za pomocą paska zębatego lub łańcucha. Element ten łączy koło na wale korbowym z kołem na wałku rozrządu, gwarantując, że oba wałki poruszają się w ściśle określonych relacjach czasowych. Warto pamiętać, że w silnikach czterosuwowych wałek rozrządu obraca się dwukrotnie wolniej niż wał korbowy na dwa obroty wału korbowego przypada jeden pełny obrót wałka rozrządu. To właśnie ta zależność pozwala na realizację wszystkich czterech suwów (ssanie, sprężanie, praca, wydech) w odpowiedniej kolejności.
Nie każdy silnik działa tak samo: Przewodnik po najważniejszych rodzajach układów rozrządu
Układy rozrządu różnią się między sobą przede wszystkim ze względu na umiejscowienie wałka rozrządu. Pozwala to na klasyfikację na kilka podstawowych typów, z których każdy ma swoje specyficzne cechy i zastosowania.
OHV (Overhead Valve), czyli silnik z zaworami nad głowicą, to starsze rozwiązanie konstrukcyjne. W tym układzie wałek rozrządu znajduje się w bloku silnika, a ruch na zawory umieszczone w głowicy przenoszony jest za pomocą popychaczy i dźwigienek. Choć proste w budowie, rozwiązanie to ma pewne ograniczenia pod względem prędkości obrotowych i stopnia skomplikowania.
Bardziej nowoczesnym podejściem jest układ OHC (Overhead Camshaft), gdzie wałek rozrządu umieszczony jest w głowicy silnika, bezpośrednio nad zaworami. Eliminuje to potrzebę stosowania długich popychaczy, co pozwala na bardziej precyzyjne sterowanie zaworami i osiąganie wyższych prędkości obrotowych. W ramach OHC wyróżniamy dwa główne warianty:
- SOHC (Single Overhead Camshaft): W tym układzie jeden wałek rozrządu w głowicy obsługuje zarówno zawory ssące, jak i wydechowe. Jest to rozwiązanie często spotykane w silnikach o mniejszej pojemności lub tam, gdzie priorytetem jest prostota konstrukcji i niższy koszt produkcji.
- DOHC (Double Overhead Camshaft): Tutaj mamy do czynienia z dwoma oddzielnymi wałkami rozrządu w głowicy jeden dedykowany jest obsłudze zaworów ssących, a drugi zaworów wydechowych. Układ DOHC pozwala na zastosowanie większej liczby zaworów na cylinder (np. cztery lub pięć) i uzyskanie znacznie lepszych osiągów silnika, co sprawia, że dominuje on we współczesnych, mocniejszych jednostkach napędowych.
Gdy technologia wkracza do gry: Czym są zmienne fazy rozrządu (VVT)?
Współczesna inżynieria motoryzacyjna nieustannie dąży do optymalizacji pracy silnika, a jednym z kluczowych rozwiązań w tym zakresie są systemy zmiennych faz rozrządu, znane jako VVT (Variable Valve Timing). Systemy te pozwalają na dynamiczną zmianę momentu otwarcia i zamknięcia zaworów w zależności od aktualnych warunków pracy silnika, takich jak jego obroty i obciążenie. Jest to znaczące ulepszenie w stosunku do stałych faz rozrządu, które są zoptymalizowane pod kątem konkretnego zakresu obrotów.
Korzyści płynące z zastosowania VVT są wielorakie. Przede wszystkim, umożliwiają one optymalizację pracy silnika w całym jego zakresie obrotów. Oznacza to lepsze napełnianie cylindrów mieszanką paliwowo-powietrzną przy niskich obrotach oraz efektywniejsze usuwanie spalin przy wysokich. Przekłada się to bezpośrednio na zwiększenie mocy jednostki napędowej, poprawę jej elastyczności oraz, co równie ważne, na obniżenie zużycia paliwa i redukcję emisji szkodliwych substancji. Dzięki VVT silnik staje się bardziej uniwersalny i wydajny.

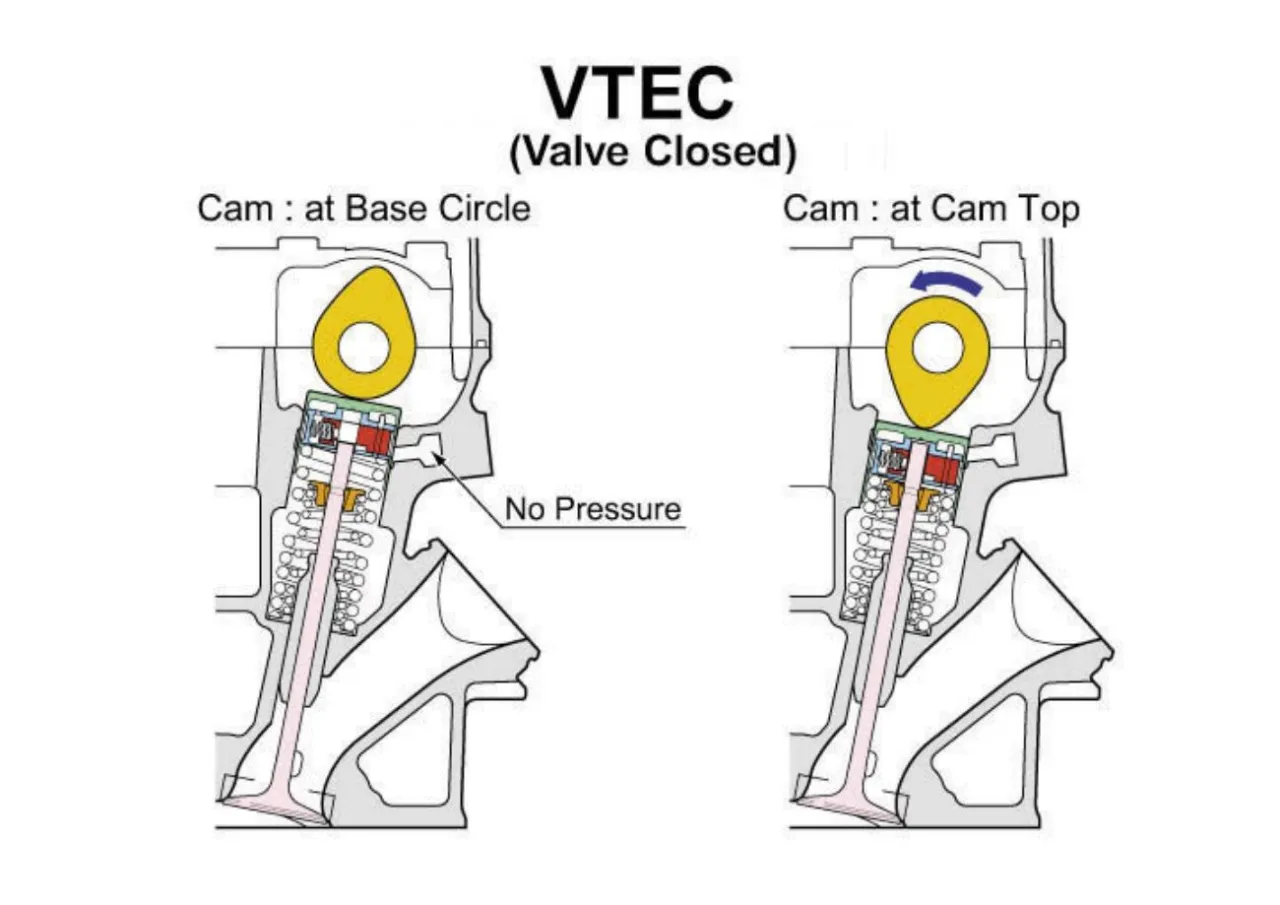

Istnieje wiele innowacyjnych systemów zmiennych faz rozrządu, opracowanych przez różnych producentów. Przykładem może być system VTEC firmy Honda, który nie tylko zmienia fazy rozrządu, ale również profil krzywek wałka, co pozwala na znaczący przyrost mocy w określonym zakresie obrotów. Innym przykładem jest system MultiAir od Fiata, który steruje dopływem powietrza do cylindrów poprzez elektronicznie sterowane zawory hydrauliczne w głowicy, co również wpływa na optymalizację procesu spalania.
Co może pójść nie tak? Najczęstsze objawy i awarie związane ze sterowaniem zaworami
Układ sterowania zaworami, choć zaprojektowany z myślą o precyzji i trwałości, może ulec awarii. Najczęstsze objawy wskazujące na problemy związane z wałkiem rozrządu lub jego napędem obejmują nierówną pracę silnika, zwłaszcza na biegu jałowym, zauważalny spadek mocy i gorszą reakcję na dodanie gazu. Często towarzyszą temu również niepokojące hałasy, takie jak stukanie lub tykanie, dochodzące z górnej części silnika, gdzie znajduje się mechanizm rozrządu. W przypadku silników Diesla, problemy z rozrządem mogą objawiać się również nadmiernym kopceniem.
Jednak najbardziej dramatycznym i kosztownym scenariuszem jest zerwanie paska lub łańcucha rozrządu. Jest to sytuacja, w której synchronizacja między wałem korbowym a wałkiem rozrządu zostaje całkowicie przerwana. W silnikach, w których zawory i tłoki mogą się ze sobą zetknąć (tzw. silniki kolizyjne), skutkuje to natychmiastowym i bardzo poważnym uszkodzeniem silnika. Tłoki mogą uderzyć w otwarte zawory, powodując ich wygięcie lub wyrwanie, a nawet uszkodzenie gniazd zaworowych czy tłoków. Naprawa takiego uszkodzenia jest zazwyczaj bardzo kosztowna i często wiąże się z koniecznością wymiany całego silnika.
Ignorowanie nawet drobnych objawów, takich jak nietypowe dźwięki czy nierówna praca silnika, może prowadzić do eskalacji problemu i w konsekwencji do bardzo poważnych i kosztownych napraw. Regularne przeglądy i kontrola stanu napędu rozrządu są zatem kluczowe dla utrzymania silnika w dobrej kondycji i uniknięcia nieprzewidzianych wydatków.
