Zrozumienie tego, co dzieje się wewnątrz akumulatora podczas ładowania, może wydawać się skomplikowane, ale kluczem do tej wiedzy jest odpowiedni wykres. W tym artykule przeprowadzimy Cię przez meandry krzywych ładowania, wyjaśniając, jak interpretować poszczególne fazy, co mówią o stanie Twojej baterii i jak dbać o jej długowieczność. To Twój przewodnik po świecie wizualnej analizy ładowania akumulatorów.
Kluczowe informacje o wykresie ładowania akumulatora
- Wykres ładowania obrazuje proces odzyskiwania energii przez akumulator, pokazując zmiany napięcia i prądu w czasie.
- Proces ładowania składa się z trzech głównych faz: stałoprądowej (Bulk), stałonapięciowej (Absorption) i podtrzymującej (Float).
- Interpretacja wykresu pozwala ocenić stan akumulatora, prawidłowość działania ładowarki oraz zdiagnozować potencjalne problemy.
- Różne typy akumulatorów (kwasowo-ołowiowe, AGM, żelowe, litowo-jonowe) mają odmienne charakterystyki ładowania.
- Nowoczesne ładowarki mikroprocesorowe automatycznie dostosowują parametry ładowania do krzywej IUoU, zapewniając optymalny proces.
Dlaczego zrozumienie wykresu ładowania to klucz do długowieczności akumulatora
W dzisiejszych czasach akumulatory są sercem wielu urządzeń, od samochodów po sprzęt kempingowy. Wiedza o tym, jak prawidłowo je ładować, jest nieoceniona. Zrozumienie wykresu ładowania to nie tylko ciekawostka techniczna, ale przede wszystkim praktyczne narzędzie, które pozwala monitorować zdrowie baterii. Dzięki niemu możemy optymalizować proces ładowania, unikać błędów, które skracają żywotność akumulatora, a w efekcie cieszyć się jego niezawodnością przez znacznie dłuższy czas. To inwestycja w spokój i oszczędność.Co tak naprawdę mówi Ci wykres? Odkoduj wizualny język Twojej baterii
Wykres ładowania to nic innego jak graficzne przedstawienie niewidocznych na co dzień procesów chemicznych zachodzących wewnątrz akumulatora. Można go porównać do rozmowy między ładowarką a baterią. Każda zmiana napięcia, każdy wahanie prądu to sygnały, które niosą ze sobą cenne informacje o kondycji akumulatora, jego reakcji na dostarczaną energię i o tym, czy proces przebiega zgodnie z planem. Analizując ten wizualny zapis, możemy dowiedzieć się więcej o stanie technicznym naszej baterii, niż mogłoby się wydawać.
Napięcie, prąd, czas – jak te trzy elementy malują obraz kondycji akumulatora?
Na wykresie ładowania kluczowe są trzy parametry: napięcie, prąd i czas. Napięcie (mierzone w woltach, V) to siła "nacisku" elektrycznego, która pcha elektrony do akumulatora. Prąd (ampery, A) to ilość tych elektronów przepływających w jednostce czasu czyli tempo, w jakim energia jest dostarczana. Czas (godziny, h) jest osią, która porządkuje te zmiany. Ich wzajemne zależności i dynamika w trakcie ładowania malują pełny obraz. Na przykład, wysokie napięcie przy spadającym prądzie zazwyczaj sygnalizuje zbliżanie się do pełnego naładowania, podczas gdy stały, wysoki prąd przy rosnącym napięciu to znak szybkiego uzupełniania energii. Obserwując te zależności, możemy ocenić, jak efektywnie akumulator przyjmuje ładunek i czy nie wykazuje oznak nadmiernego oporu wewnętrznego.
Podróż przez 3 kluczowe etapy: Jak Twój akumulator odzyskuje pełnię mocy?
Proces ładowania akumulatora kwasowo-ołowiowego, który jest jednym z najpopularniejszych typów, zazwyczaj przebiega według ściśle określonej ścieżki, znanej jako charakterystyka IUoU. Ta metodyka dzieli ładowanie na trzy odrębne fazy, z których każda ma swoje specyficzne zadanie. Celem tego wieloetapowego podejścia jest nie tylko jak najszybsze uzupełnienie energii, ale przede wszystkim zapewnienie bezpieczeństwa baterii i maksymalizacja jej żywotności. Poznajmy te etapy bliżej.
Faza 1: „Bulk” – czyli sprint po energię przy stałym prądzie
Pierwszy etap, znany jako Bulk lub ładowanie stałoprądowe, to moment, w którym akumulator otrzymuje najwięcej energii w najkrótszym czasie. Ładowarka dostarcza maksymalny możliwy, stały prąd zazwyczaj około 10% pojemności akumulatora (np. 6A dla baterii 60Ah). W tym czasie napięcie na zaciskach akumulatora dynamicznie rośnie, aż osiągnie ustalony próg, na przykład 14,4 V lub nawet 14,8 V. Ta intensywna faza pozwala na uzupełnienie około 70-80% całkowitej pojemności baterii, przygotowując ją do kolejnych, bardziej precyzyjnych etapów ładowania.
Faza 2: „Absorption” – precyzyjne „dopychanie” ładunku stałym napięciem
Gdy napięcie akumulatora osiągnie wcześniej ustalony, maksymalny poziom, rozpoczyna się faza Absorption, czyli ładowanie stałonapięciowe. Teraz kluczowe staje się utrzymanie tego maksymalnego napięcia (np. 14,4 V - 14,8 V), podczas gdy prąd ładowania zaczyna stopniowo spadać. Jest to etap "dopychania" pozostałych 20-30% pojemności. Proces ten trwa aż do momentu, gdy prąd spadnie do bardzo niskiego poziomu, co sygnalizuje, że akumulator jest już niemal w pełni naładowany. Ta faza jest kluczowa dla osiągnięcia maksymalnej pojemności bez ryzyka przegrzania.
Faza 3: „Float” – inteligentna konserwacja, czyli jak uniknąć przeładowania
Ostatni etap to Float, czyli ładowanie podtrzymujące lub płynące. Po osiągnięciu pełnego naładowania, inteligentna ładowarka obniża napięcie do bezpiecznego poziomu, zazwyczaj w zakresie 13,5 V - 13,8 V. W tym trybie dostarczany jest jedynie minimalny prąd. Jego rolą jest kompensacja naturalnego zjawiska samorozładowania akumulatora. Dzięki temu bateria może pozostawać w stanie 100% naładowania przez długi czas, bez ryzyka uszkodzenia spowodowanego przeładowaniem. To inteligentne rozwiązanie zapewnia gotowość akumulatora do użycia w każdej chwili.
Jak czytać wykres ładowania jak profesjonalista? Praktyczny przewodnik
Teoria jest ważna, ale prawdziwa wartość wykresu ładowania ujawnia się, gdy potrafimy go właściwie zinterpretować w praktyce. Nie chodzi tylko o rozpoznanie faz, ale o wyciąganie konkretnych wniosków na temat kondycji naszej baterii i efektywności pracy ładowarki. W tym dziale pokażę Ci, jak krok po kroku analizować te wizualne dane, aby podejmować świadome decyzje dotyczące pielęgnacji akumulatora.
Krok po kroku: Analiza wzorcowego wykresu dla akumulatora samochodowego 12V
Przyjrzyjmy się typowemu wykresowi ładowania dla standardowego akumulatora samochodowego 12V. Na początku widzimy fazę Bulk prąd jest wysoki i stały, a napięcie szybko rośnie, osiągając około 14,4 V. Następnie przechodzimy do fazy Absorption. Napięcie utrzymuje się na poziomie około 14,4 V, ale prąd zaczyna stopniowo maleć. Obserwując ten spadek, wiemy, że akumulator przyjmuje coraz mniej energii, zbliżając się do pełnego naładowania. Gdy prąd spadnie do bardzo niskiej wartości, przechodzimy w fazę Float. Napięcie obniża się do około 13,8 V, a prąd staje się minimalny, wystarczający jedynie do podtrzymania pełnego naładowania. Rozpoznanie tych punktów zwrotnych na wykresie to klucz do zrozumienia procesu.
Na co patrzeć w pierwszej kolejności? Kluczowe punkty zwrotne na krzywej ładowania
Najważniejsze punkty na wykresie ładowania to te, w których zachodzą znaczące zmiany. Zwróć uwagę na moment, gdy prąd przestaje być stały i zaczyna spadać to sygnał przejścia z fazy Bulk do Absorption. Kolejnym kluczowym momentem jest osiągnięcie maksymalnego napięcia, które zazwyczaj sygnalizuje początek fazy Absorption. Wreszcie, moment, gdy prąd spada do bardzo niskiego poziomu, a napięcie jest obniżane, oznacza przejście w fazę Float. Te punkty zwrotne dostarczają najwięcej informacji o tym, jak efektywnie akumulator przyjmuje ładunek i jak zaawansowana jest ładowarka.
Jak czas trwania poszczególnych faz świadczy o stanie akumulatora?
Długość trwania poszczególnych faz również może być cennym wskaźnikiem kondycji akumulatora. Jeśli faza Bulk jest nieoczekiwanie krótka, a napięcie szybko osiąga maksimum, może to sugerować, że akumulator jest już częściowo naładowany lub ma zwiększony opór wewnętrzny, na przykład z powodu zasiarczenia. Z kolei zbyt długie trwanie fazy Absorption, z prądem spadającym bardzo wolno, może oznaczać, że akumulator ma wysoki opór wewnętrzny i trudno mu przyjąć ostatnie procenty pojemności, co również może być sygnałem jego zużycia lub uszkodzenia.
Nie każdy akumulator jest taki sam: Różnice w wykresach ładowania
Chociaż podstawowe zasady ładowania są podobne, różne typy akumulatorów mają swoje specyficzne potrzeby. Używanie tej samej ładowarki i tych samych parametrów dla każdego rodzaju baterii może prowadzić do nieoptymalnych rezultatów, a nawet uszkodzeń. Dlatego tak ważne jest, aby rozumieć subtelne różnice w ich charakterystykach ładowania, które odzwierciedlają się na wykresach.
Klasyczny akumulator kwasowo-ołowiowy – charakterystyka wzorcowa
Klasyczne akumulatory kwasowo-ołowiowe, często spotykane w starszych pojazdach, ładują się zgodnie z opisaną wcześniej charakterystyką IUoU. Typowe napięcie ładowania w fazie Bulk i Absorption mieści się w przedziale 13,8 V do 14,4 V. Po osiągnięciu pełnego naładowania, napięcie w fazie Float spada do około 13,8 V. Są to wartości, które zapewniają efektywne ładowanie, jednocześnie minimalizując ryzyko gazowania, czyli wydzielania się wodoru i tlenu, które może uszkodzić ogniwa.
Wykres dla akumulatora AGM i żelowego – dlaczego wymaga on wyższego napięcia?
Akumulatory AGM (Absorbent Glass Mat) i żelowe, choć również oparte na technologii kwasowo-ołowiowej, mają nieco inne wymagania. Ze względu na swoją konstrukcję, często potrzebują nieco wyższego napięcia do pełnego naładowania. Dlatego dla tych typów baterii, napięcie w fazie Bulk i Absorption może sięgać nawet 14,4 V do 14,8 V. Jest to kluczowe, aby zapewnić ich maksymalną pojemność i długowieczność. Należy jednak pamiętać, aby nie przekraczać tych wartości, ponieważ nadmierne napięcie może prowadzić do nieodwracalnych uszkodzeń.
A co z bateriami litowo-jonowymi (Li-ion)? Specyfika ich krzywej ładowania

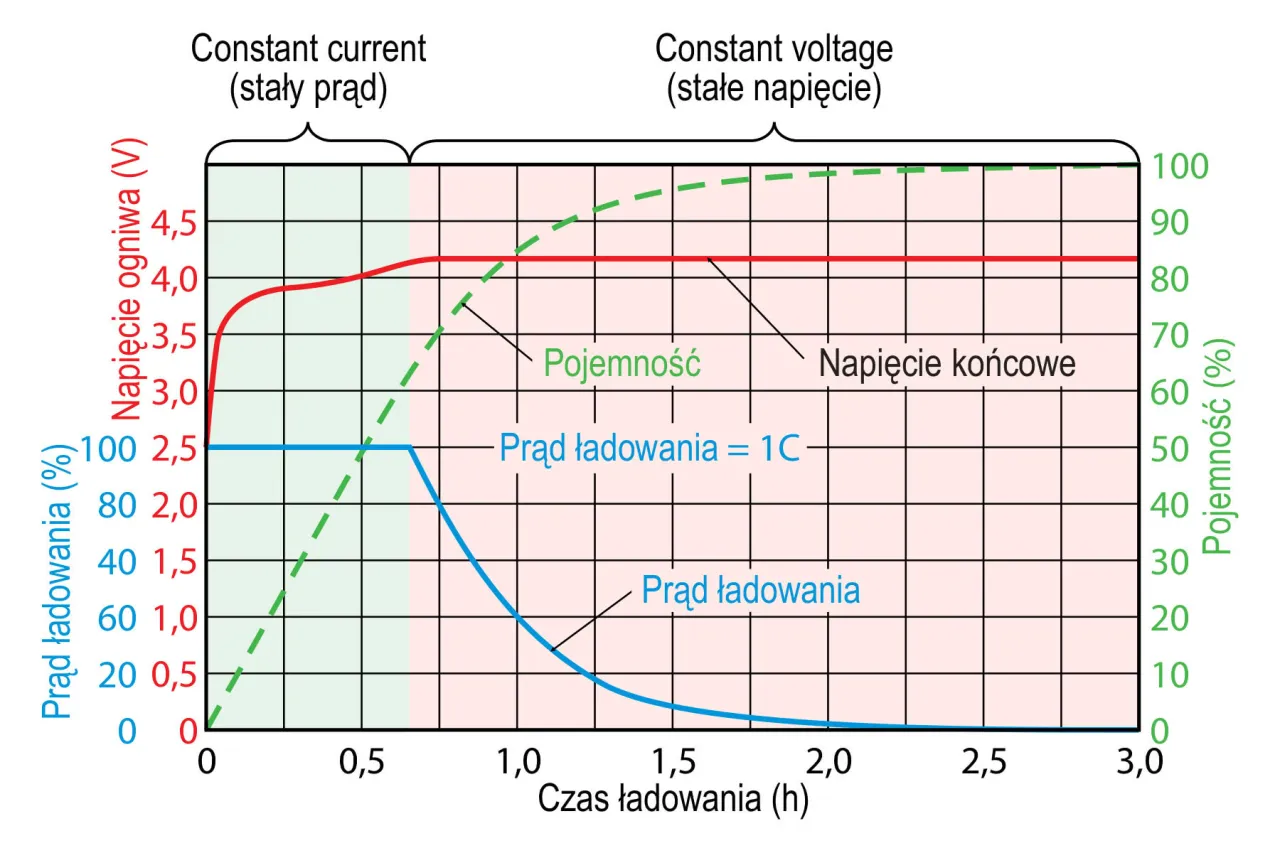

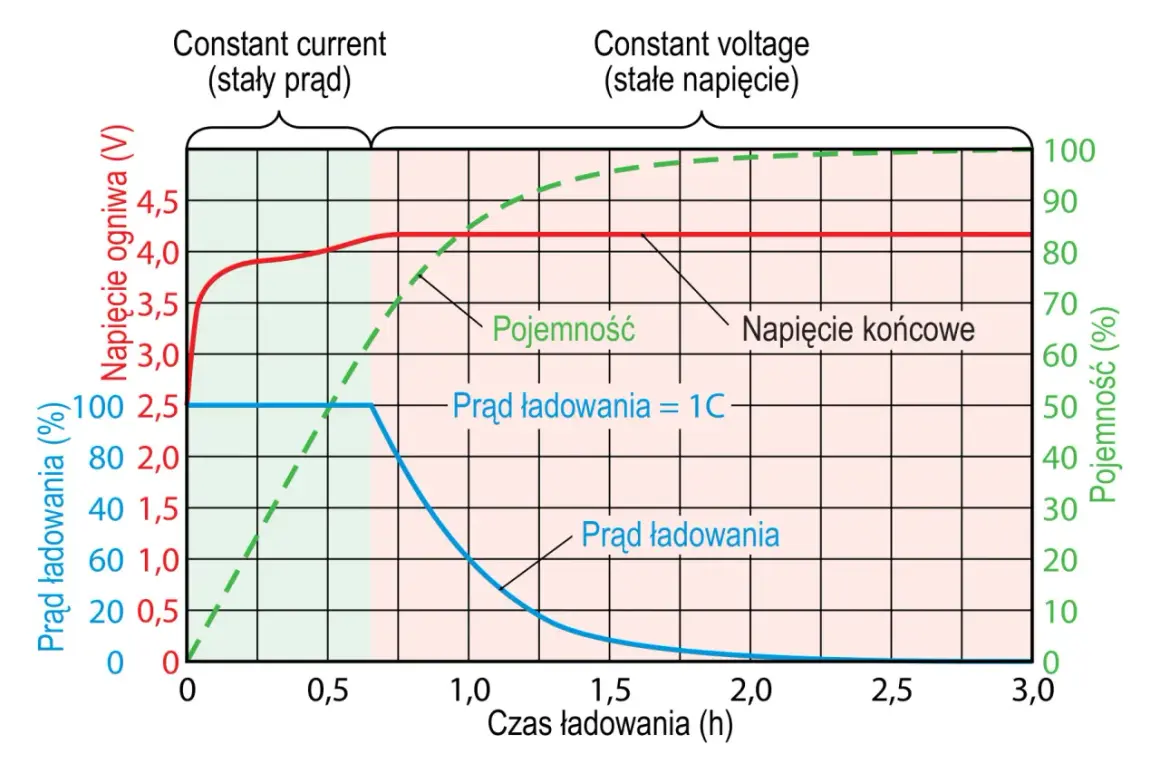

Baterie litowo-jonowe, powszechne w elektronice użytkowej i coraz częściej w pojazdach elektrycznych, mają zupełnie inną charakterystykę ładowania. Zazwyczaj proces ten jest dwuetapowy i opiera się na algorytmie CC/CV (Constant Current/Constant Voltage) stały prąd, a następnie stałe napięcie. Są one niezwykle wrażliwe na przeładowanie i nadmierne rozładowanie, dlatego wymagają zaawansowanych systemów zarządzania baterią (BMS - Battery Management System), które precyzyjnie kontrolują każdy aspekt ładowania i rozładowania, zapewniając bezpieczeństwo i optymalną wydajność.
Czerwone flagi na wykresie: Jak rozpoznać, że coś jest nie tak?
Wykres ładowania to nie tylko narzędzie do monitorowania prawidłowego przebiegu procesu, ale także doskonały wczesny wskaźnik potencjalnych problemów. Anomalie na krzywej mogą sygnalizować awarię akumulatora, nieprawidłowe działanie ładowarki, a nawet problemy z połączeniami. Umiejętność rozpoznania tych "czerwonych flag" pozwoli Ci szybko zareagować i uniknąć poważniejszych konsekwencji.
Napięcie nie rośnie, a prąd jest wysoki – czy to objaw zasiarczenia?
Jednym z niepokojących sygnałów jest sytuacja, gdy ładowarka dostarcza wysoki prąd, ale napięcie na zaciskach akumulatora nie rośnie w oczekiwany sposób lub pozostaje na niskim poziomie. Może to być objaw zasiarczenia akumulatora. Zasiarczenie to proces krystalizacji siarczanu ołowiu na płytach akumulatora, który znacząco zwiększa jego opór wewnętrzny. Utrudnia to przepływ prądu i przyjęcie ładunku, co na wykresie objawia się właśnie brakiem wzrostu napięcia mimo wysokiego prądu.
Wykres „płaski jak stół” – co oznacza, gdy akumulator nie przyjmuje prądu?
Jeśli wykres napięcia i prądu pozostaje niemal niezmieniony, tworząc płaską linię, może to oznaczać kilka rzeczy. Najczęściej jest to sygnał, że akumulator jest całkowicie uszkodzony, na przykład przez wewnętrzne zwarcie cel, które uniemożliwia przepływ prądu. Alternatywnie, jeśli jest to nowoczesna ładowarka, może oznaczać, że akumulator jest już w pełni naładowany i ładowarka przeszła w tryb podtrzymania, dostarczając minimalną ilość energii. Warto jednak zweryfikować, czy faktycznie akumulator jest w pełni naładowany.
Gwałtowne skoki i spadki – sygnał problemów z ładowarką czy uszkodzonym ogniwem?
Nieregularne, gwałtowne skoki i spadki napięcia lub prądu na wykresie to kolejny powód do niepokoju. Mogą one świadczyć o niestabilnej pracy samej ładowarki, problemach z jej wewnętrznymi komponentami lub luźnych połączeniach elektrycznych. W przypadku akumulatora, takie anomalie mogą wskazywać na uszkodzenie pojedynczych ogniw lub wewnętrzne zwarcie, które powoduje nagłe zmiany w przepływie prądu i napięcia podczas ładowania.
Rola nowoczesnej ładowarki: Jak prostownik mikroprocesorowy tworzy idealny wykres?
W dzisiejszych czasach, gdy technologia akumulatorów stale ewoluuje, równie ważne jest, aby nasze ładowarki nadążały za tym postępem. Nowoczesne prostowniki mikroprocesorowe to serce inteligentnego ładowania. To właśnie one są w stanie "narysować" idealny wykres ładowania, zapewniając optymalne warunki dla każdej baterii, niezależnie od jej typu i stanu naładowania.
Charakterystyka IUoU w praktyce – mózg Twojej ładowarki w akcji
Nowoczesne ładowarki mikroprocesorowe doskonale implementują charakterystykę IUoU. Ich "mózg" mikroprocesor stale monitoruje napięcie i prąd, automatycznie dostosowując parametry ładowania do aktualnych potrzeb akumulatora. Dzięki temu proces przebiega płynnie przez wszystkie trzy fazy: Bulk, Absorption i Float. Algorytmy te zapewniają, że ładowanie jest nie tylko szybkie i efektywne, ale przede wszystkim bezpieczne, minimalizując ryzyko przegrzania, przeładowania czy gazowania, co jest kluczowe dla długowieczności baterii.
Przeczytaj również: Olej silnikowy po VIN - Jak precyzyjnie dobrać i chronić silnik?
Wpływ temperatury na krzywą ładowania i rola kompensacji temperaturowej
Temperatura otoczenia ma znaczący wpływ na proces ładowania. Optymalna temperatura pracy dla większości akumulatorów mieści się w zakresie 10-25°C. Zarówno zbyt wysokie, jak i zbyt niskie temperatury mogą negatywnie wpłynąć na efektywność i bezpieczeństwo ładowania. Wyższe temperatury przyspieszają reakcje chemiczne, zwiększając ryzyko przegrzania, podczas gdy niższe znacząco spowalniają proces. Dlatego zaawansowane ładowarki mikroprocesorowe często wyposażone są w czujniki temperatury. Funkcja kompensacji temperaturowej pozwala ładowarce na automatyczne dostosowanie napięcia ładowania podwyższenie go w niskich temperaturach i obniżenie w wysokich zapewniając optymalne warunki niezależnie od warunków zewnętrznych.
