Światła do jazdy dziennej z trzema przewodami da się podłączyć prosto, ale tylko wtedy, gdy rozumie się rolę każdego przewodu i nie bierze sygnałów z przypadkowych miejsc. W praktyce chodzi o właściwe rozdzielenie masy, zasilania po zapłonie oraz przewodu, który wygasza lampy po włączeniu świateł pozycyjnych lub mijania. Poniżej pokazuję, jak zrobić to bezpiecznie, gdzie najczęściej pojawiają się problemy i na co zwrócić uwagę, żeby instalacja działała stabilnie, a nie tylko „na chwilę”.
Najważniejsze rzeczy do sprawdzenia przed podłączeniem
- Nie każdy zestaw z trzema przewodami ma identyczne oznaczenia - zawsze sprawdzam instrukcję producenta, a nie sam kolor przewodu.
- W typowym układzie chodzi o masę, plus po zapłonie i sygnał wyłączenia po włączeniu świateł.
- Najbezpieczniej brać zasilanie po zapłonie z odpowiedniego miejsca w skrzynce bezpieczników, a nie z losowego kabla pod maską.
- Nie każda listwa LED nadaje się do jazdy dziennej - szukam homologacji i oznaczenia RL.
- Po montażu lampy mają zapalać się z zapłonem i gasnąć albo przygasać po włączeniu świateł pozycyjnych lub mijania, zależnie od konstrukcji zestawu.

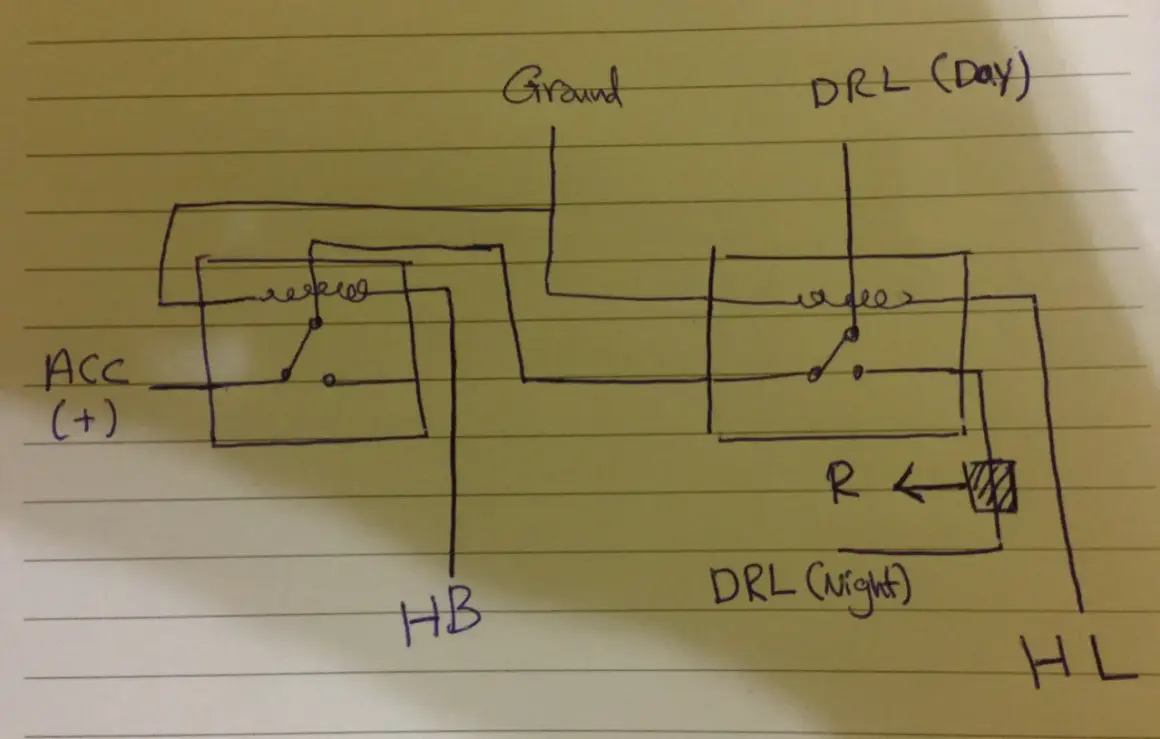

Co oznaczają trzy przewody w takim zestawie
W zestawach do jazdy dziennej trzy przewody zwykle odpowiadają za trzy różne funkcje: zasilanie po stacyjce, masę i sterowanie wygaszaniem lamp. To ważne rozróżnienie, bo wiele osób patrzy wyłącznie na kolory kabli, a w praktyce liczy się funkcja, nie barwa izolacji. Ja zawsze zaczynam od sprawdzenia instrukcji zestawu i dopiero potem szukam punktów w aucie.
| Przewód | Funkcja | Najczęstsze miejsce podłączenia | Na co uważać |
|---|---|---|---|
| 31 | Masa | Punkt masowy na karoserii lub minus akumulatora | Kontakt musi być na czystym metalu, bez farby i rdzy |
| 15 | Plus po zapłonie | Skrzynka bezpieczników, obwód aktywny po włączeniu zapłonu | To nie może być stały plus, bo lampy będą świecić cały czas |
| 58 | Sygnał świateł pozycyjnych lub wejście sterujące wygaszeniem | Według schematu zestawu, często z układu sterowania oświetleniem | Nie wpina się go przypadkowo w dowolny przewód reflektora |
W dobrze zaprojektowanym zestawie przewód 58 nie służy do „zasilania lamp”, tylko do rozpoznania momentu, w którym auto przechodzi z trybu dziennego na nocny. To dlatego w niektórych instalacjach DRL gaśnie całkowicie, a w innych tylko się przyciemnia. Jeśli producent przewidział taki układ, trzeba go odtworzyć dokładnie, a nie według intuicji. Skoro wiadomo już, co robi każdy przewód, można przejść do samego montażu.
Jak podłączyć zestaw z trzema przewodami krok po kroku
Przy takim montażu działam według prostego porządku. To skraca pracę i zmniejsza ryzyko, że trzeba będzie wracać do wcześniej ułożonej wiązki. Najpierw mechanika, potem elektryka, a na końcu testy.
- Odłączam akumulator i zabezpieczam miejsce pracy. Przy instalacji oświetlenia nie ma sensu ryzykować zwarcia, zwłaszcza gdy przewody będą prowadzone przez komorę silnika i kabinę.
- Mocuję lampy symetrycznie i zgodnie z instrukcją zestawu. Oprócz elektryki liczy się też ustawienie wysokości, odległości od krawędzi i kąt świecenia.
- Przeciągam wiązkę tak, aby nie ocierała o ostre krawędzie, ruchome elementy ani gorące elementy silnika. W praktyce lepiej poświęcić kilka minut więcej na prowadzenie kabla niż później szukać przerwy w instalacji.
- Podłączam masę do pewnego punktu na karoserii. Jeśli styk jest słaby, lampy potrafią działać niestabilnie, migotać albo w ogóle się nie uruchamiać.
- Wpinam przewód 15 do plusa po zapłonie. Najczęściej robię to przez adapter bezpiecznikowy lub inne wskazane przez producenta miejsce w skrzynce bezpieczników.
- Podłączam przewód 58 zgodnie z instrukcją zestawu, czyli do sygnału, który informuje sterownik, że włączono światła pozycyjne albo mijania. Nie zgaduję tutaj po kolorze przewodu w aucie.
- Izoluję i zabezpieczam połączenia, a potem sprawdzam, czy wiązka nie jest naciągnięta i nie ma luzu przy mocowaniach.
- Testuję działanie: zapłon włączony - DRL świecą, światła pozycyjne lub mijania - DRL gaśnie albo przechodzi w tryb przewidziany przez producenta.
Jeśli układ nie zachowuje się dokładnie tak, jak opisuje instrukcja, nie przechodzę od razu do kolejnych przeróbek. Najpierw sprawdzam, czy sygnał po zapłonie naprawdę jest po zapłonie, a masa ma dobry kontakt. Potem wracam do źródła zasilania i sygnału sterującego, bo właśnie tam najczęściej leży problem.
Gdzie wpiąć zasilanie i sygnał, żeby układ działał stabilnie
W nowoczesnych samochodach najwięcej kłopotu sprawia nie sama lampa, tylko znalezienie właściwego punktu podłączenia. Zasilanie po zapłonie nie zawsze jest łatwo dostępne pod maską, więc często trzeba sięgnąć do skrzynki bezpieczników albo przeprowadzić jeden przewód do kabiny. To normalne i nie oznacza, że montaż jest źle zaprojektowany.
- Plus po zapłonie najlepiej pobierać z obwodu, który działa tylko po przekręceniu kluczyka lub uruchomieniu zapłonu.
- Do znalezienia właściwego miejsca używam multimetru, bo próbnik potrafi wprowadzić w błąd przy układach sterowanych elektronicznie.
- Do przewodu 15 często stosuję adapter bezpiecznikowy z dodatkowym bezpiecznikiem 3 A, zamiast wcinać się w przypadkowy kabel.
- Masa powinna być krótka, pewna i przykręcona do oczyszczonego punktu karoserii.
- Sygnał 58 traktuję jako informację dla sterownika, a nie jako zwykłe zasilanie lampy.
Jeżeli auto ma rozbudowaną elektronikę oświetlenia, czasem lepiej brać sygnał ze sterowania wyłącznika świateł niż z samej żarówki pozycyjnej. To drobna różnica, ale w praktyce decyduje o tym, czy lampy zachowują się przewidywalnie, czy zaczynają żyć własnym życiem. Gdy instalacja jest logicznie poprowadzona, łatwiej wyłapać typowe błędy, które najczęściej psują efekt.
Najczęstsze błędy, które psują montaż
Przy takich zestawach widzę zwykle te same potknięcia. Większość z nich nie wynika ze złej jakości lamp, tylko z pośpiechu albo zbyt dosłownego „składania po kolorach”. Poniżej zestawiam problemy, które pojawiają się najczęściej.
| Objaw | Prawdopodobna przyczyna | Co robię zamiast tego |
|---|---|---|
| DRL świecą cały czas | Przewód 15 podłączony do stałego plusa | Sprawdzam, czy napięcie znika po wyłączeniu zapłonu |
| Jedna lampa działa słabiej albo miga | Słaba masa lub uszkodzony styk | Oczyszczam punkt masowy i sprawdzam zaciski |
| DRL nie gasną po włączeniu pozycyjnych | Przewód 58 podłączony w złe miejsce | Wracam do schematu i pobieram właściwy sygnał sterujący |
| Bezpiecznik przepala się od razu | Zwarcie, uszkodzona izolacja albo zbyt mocny pobór prądu | Kontroluję trasę przewodów i dobór zestawu do auta |
| Kontrolka błędu na desce | Układ nie współpracuje z elektroniką auta | Sprawdzam kompatybilność zestawu z instalacją pojazdu |
Warto też pamiętać o stronie formalnej. Sama poprawna elektryka nie wystarczy, jeśli lampa nie ma homologacji albo została zamontowana w miejscu niezgodnym z wymaganiami. Przy użyciu jako światło pozycyjne wchodzą w grę dodatkowe ograniczenia montażowe, na przykład minimalna wysokość 350 mm i odpowiedni odstęp od zewnętrznej krawędzi. Drobna listwa LED bez oznaczenia RL nie jest automatycznie pełnoprawnym światłem do jazdy dziennej. Nie każdy samochód daje się też zestroić tak samo łatwo, więc w kilku przypadkach lepiej zmienić zestaw albo sposób montażu.
Kiedy lepiej wybrać inny zestaw albo oddać montaż do warsztatu
Nie każdy układ z trzema przewodami będzie dobrym wyborem do każdego auta. W starszym samochodzie montaż bywa prosty, ale w nowszych modelach z rozbudowanym sterowaniem oświetleniem, inteligentnym ładowaniem albo komunikacją po magistrali CAN pojawiają się dodatkowe ograniczenia. W takich autach sam schemat „plus, masa, wyłączanie” czasem nie wystarcza.
- Wybieram inny zestaw, gdy auto ma skomplikowane sterowanie światłami i zwykły układ nie radzi sobie z wygaszaniem.
- Sięgam po warsztat, gdy nie ma łatwego dostępu do zacisku 15 albo trzeba rozbierać więcej elementów niż przewidywałem.
- Rezygnuję z uniwersalnego zestawu, gdy lampy nie mają homologacji RL albo ich konstrukcja nie pasuje do miejsca montażu.
- Nie kombinuję sam, gdy samochód ma nietypową instalację 24 V albo fabrycznie złożone światła wymagające kodowania.
W praktyce dobrze dobrany zestaw oszczędza więcej czasu niż najtańsza lampka kupiona „na oko”. Jeśli auto jest nietypowe, większy sens ma dopasowany moduł albo montaż w miejscu, które producent przewidział do takiej funkcji. Zostaje już tylko ostatni, bardzo ważny etap: kontrola działania po złożeniu wszystkiego do kupy.
Co sprawdzam po montażu, zanim uznam instalację za gotową
Po zakończeniu montażu nie zamykam od razu tematu. Zawsze robię krótki test w kilku scenariuszach, bo właśnie wtedy wychodzą drobne błędy, których nie widać na postoju w garażu. To proste, a bardzo skuteczne.
- Zapłon włączony, silnik jeszcze niepracujący - DRL mają się zapalić zgodnie z instrukcją.
- Światła pozycyjne lub mijania włączone - DRL powinny zgasnąć albo przejść w tryb przewidziany przez producenta.
- Obie lampy świecą równo - bez widocznej różnicy jasności, migotania i opóźnienia startu.
- Wiązka nie ociera - przewody nie mogą wisieć luźno przy chłodnicy, paskach, wentylatorze ani gorącym wydechu.
- Po kilku dniach ponownie sprawdzam mocowania i bezpiecznik - zwłaszcza jeśli auto jeździ po dziurach albo było myte ciśnieniowo.
Jeżeli po tych testach wszystko działa poprawnie, instalację można uznać za zakończoną. Najwięcej problemów nie bierze się z samego zestawu, tylko z pomylenia plusa po zapłonie z zasilaniem stałym, słabej masy i podłączenia przewodu sterującego w niewłaściwe miejsce. To właśnie te trzy rzeczy decydują, czy światła dzienne będą działały przewidywalnie przez lata, czy zaczną sprawiać kłopoty już po pierwszej jeździe.
